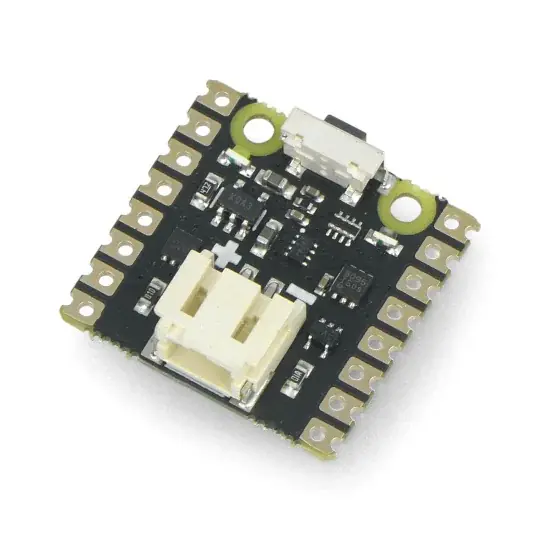

LiPo SHIM – napájecí štít pro Raspberry Pi Pico – PiMoroni PIM557 Časově Omezené

Popis

Power Shield, LiPo SHIM, určený pro Raspberry Pi ve verzi Pico. Vyrobeno společností PiMoroni, umožňuje nabíjet Raspberry Pi Pico pomocí lithium-iontové baterie Li-Ion nebo lithium-polymerové baterie Li-Pol. Deska je také vybavena systémem XB6096I2S chránícím připojenou baterii. Zahrnuje ochranu proti přebití a přetížení. Kromě toho je překryv také vybaven funkčním tlačítkem – blokuje přísun energie přes překrytí LiPo SHIM, pokud není potřeba, a zapíná a vypíná projekt.

Popis produktu: LiPo SHIM – napájecí štít pro Raspberry Pi Pico – PiMoroni PIM557

Power Shield, LiPo SHIM, určený pro Raspberry Pi ve verzi Pico . Vyrobeno společností PiMoroni, pro nabíjení Raspberry Pi Pico pomocí lithium-iontové baterie , Li-Ion nebo Li-polymer , Li-Pol . Deska je také vybavena systémem XB6096I2S chránícím připojenou baterii. Zahrnuje ochranu proti přebití a přetížení. Kromě toho je překryv také vybaven funkčním tlačítkem – blokuje přísun energie přes překrytí LiPo SHIM, pokud není potřeba, a zapíná a vypíná projekt.

LiPo SHIM – napájecí štít pro Raspberry Pi Pico.

LiPo SHIM je vybaven funkčním tlačítkem, které umožňuje ruční zapnutí překrytí.

Programování LiPo SHIM

Výhodou překrytí PiMoroni je jeho univerzálnost programování. Může být použit s jakýmkoli systémem Pico a nevyžaduje žádnou instalaci softwaru. Výrobce poskytuje ukázkový programový kód, pomocí kterého můžete číst systémové napětí z Raspberry Pi Pico YSYS. Program také umožňuje odhadnout nabití baterie.

Technická specifikace překrytí

• Kompatibilní s Raspberry Pi Pico
• Typ: překrytí napájení
• Potřebné další prvky: Li-Pol / Li-Ion baterie
• Integrovaný nabíjecí čip: MCP73831
• Nabíjecí proud: 215 mA
• Systém ochrany baterie: XB6096I2S
• Integrované tlačítko napájení
• 2pólový konektor JST PH s polaritou vyznačenou na desce
• LED indikující úroveň nabití a proces napájení
• Deska vyžaduje pájení konektorů
• Rozměry desky (s konektory): 21 x 21 x 7 mm

Na co si dát pozor při použití překrytí?

• Krytku LiPo SHIM používejte pouze s bateriemi Li-Pol nebo Li-Ion.
• Tlačítko napájení lze také použít jako tlačítko RESET. Stačí jej dvakrát stisknout, abyste odpojili a obnovili napájení. Podržením tlačítka BOOTSEL na Raspberry Pi Pico můžete navíc vstoupit do režimu bootloaderu, aniž byste museli připojovat a odpojovat kabely.
• LiPo SHIM lze použít ve spojení s displejem Pico – nezapomeňte však, že konektory na spodní straně displeje mohou ztěžovat připojení překrytí. Doporučujeme delší konektory.

Příklad připojení LiPo SHIM s Raspberry Pi Pico a baterií. Předmětem prodeje je překrytí LiPo SHIM – další prvky lze zakoupit samostatně v našem obchodě.
