Levný MCP3421 – 18bitový 1kanálový I2C ADC – STEMMA QT/Qwiic – Adafruit 5870

Popis

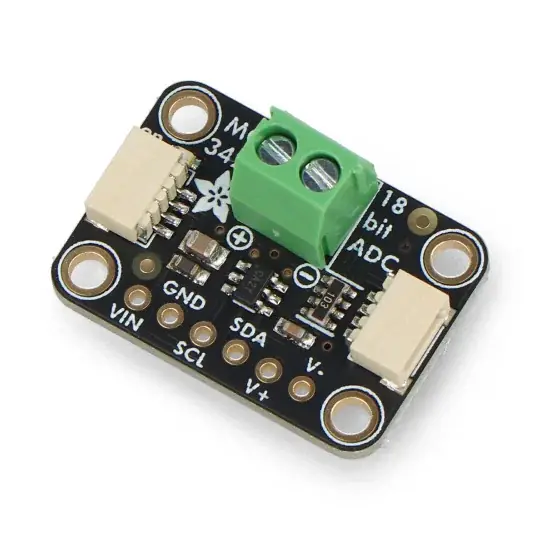

MCP3421 od Adafruit je jednokanálový 18bitový ADC s rozhraním I2C, který podporuje vzorkovací frekvence až 240 SPS . Vybaveno diferenciálními vstupy, programovatelným zesilovačem (od 1x do 8x), vestavěným přesným napěťovým standardem (2,048 V ± 0,05%) a volitelným rozlišením od 12 do 18 bitů . Perfektní pro čtení senzorů, jako jsou tenzometry, termočlánky nebo tlakové senzory. Kompatibilní s STEMMA QT a SparkFun Qwiic umožňuje rychlé připojení k vývojovým deskám bez nutnosti pájení.

‌

Popis produktu: MCP3421 – 18bitový 1-kanálový I2C ADC – STEMMA QT / Qwiic – Adafruit 5870

MCP3421 od Adafruit je pokročilý, ale snadno použitelný 18bitový I2C ADC , který je ideální pro aplikace vyžadující vysokou přesnost. Podporuje vzorkovací frekvence od 240 SPS (12-bit) do 3,75 SPS (18-bit), takže je ideální pro čtení pomalu se měnících signálů z diferenciálních senzorů, jako jsou tenzometry , termočlánky nebo tlakové senzory . Vestavěný napěťový standard (2,048 V ± 0,05 %) a programovatelný zesilovač (od 1x do 8x) zajišťují stabilní a přesné měření. Díky kompatibilitě konektorů STEMMA QT se SparkFun Qwiic umožňuje MCP3421 rychlé a pohodlné připojení k dalším modulům bez nutnosti pájení . Standardní kolíkové připojení a šroubový konektor zvyšují všestrannost. Skvělá volba pro inženýry a fandy.

Výrobce připravil podrobnou uživatelskou příručku, která vám pomůže začít s převodníkem – podívejte se!

MCP3421 – 18bitový 1kanálový I2C ADC – STEMMA QT / Qwiic – Adafruit 5870.

Jednokanálový ADC s rozhraním I2C.

Hlavní vlastnosti převodníku

• 18bitový ADC: poskytuje vysoce přesné měření analogového signálu
• I2C rozhraní: umožňuje komunikaci s mikrokontroléry na frekvencích až 3,4 MHz
• Diferenční vstupy: umožňují měření kladných a záporných signálů v rozsahu 0 V až 2,048 V
• Programmable Gain Amplifier (PGA): 1x až 8x úprava zisku pro lepší úpravu signálu
• Přesný standard napětí: Vestavěný standard 2,048 V ± 0,05 % zajišťuje stabilitu a nízký drift (15 ppm/°C)
• Podporuje různá rozlišení: od 12-bit (240 SPS) do 18-bit (3,75 SPS)
• Kompatibilita STEMMA QT se SparkFun Qwiic: usnadňuje připojení k dalším modulům bez pájení
• Možnosti montáže: pin-out a šroubovací konektory umožňují flexibilní použití

Kolíky modulu

• VIN: napájení (3 V až 5 V DC), přizpůsobené logické úrovni mikrokontroléru
• GND: zem, společná pro napájení a logiku
• SCL a SDA: I2C hodiny a datové linky s vestavěnými 10k pull-up odpory
• V+ a V-: diferenciální vstupy umožňující měření analogových signálů v rozsahu 0 V až 2,048 V

Konektory STEMMA QT kompatibilní se SparkFun Qwiic umožňují rychlé a pohodlné připojení k dalším modulům.

Programování převodníků

MCP3421 pracuje s knihovnou Adafruit_CircuitPython_MCP3421 , která umožňuje snadnou konfiguraci parametrů, jako je rozlišení (12 až 18 bitů), provozní režim (kontinuální nebo jednorázový) a zisk. Kód Python nebo CircuitPython vám pomůže rychle začít a příklad čtení ADC usnadňuje učení. Provoz probíhá přes I2C sběrnici a dostupná dokumentace pokrývá všechny kroky instalace.

Technické specifikace MCP3421

• Rozlišení: 12 až 18 bit
• Vzorkovací sazby:
  • 3,75 SPS (18bitový)
  • 15 SPS (16bitový)
  • 60SPS (14bit)
  • 240 SPS (12bitový)
• Rozsah vstupního napětí: 0 V až 2,048 V (diferenční)
• PGA zesilovač: 1x, 2x, 4x, 8x
• Standardní napětí: 2,048 V ± 0,05 %
• Rozhraní: I2C (adresa 0x68)
• Rozměry: 25,4 x 17,8 x 12,3 mm
• Hmotnost: 3 g

Obsah sady

• 1x Adafruit MCP3421 18bitový ADC modul
• 1x 6pinový konektor

Položky zahrnuté v sadě.
