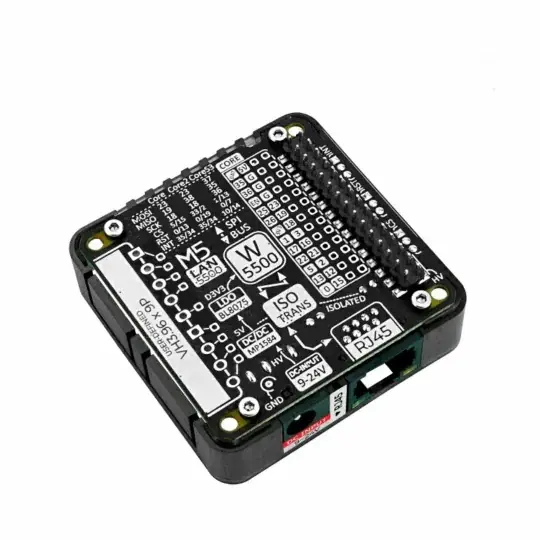

Levný LAN modul 13.2 – komunikační modul – W5500 – pro vývojové moduly M5Core – M5Stack M136

Popis

LAN modul 13.2 je kompaktní a funkční komunikační modul založený na čipu W5500 , hardwarovém TCP/IP řadiči s podporou SPI. Modul umožňuje rychlou implementaci ethernetového připojení v mikrokontrolérech bez nutnosti implementace síťového stacku v kódu. Podporuje protokoly TCP, UDP a IPv4 a je vybaven interním datovým bufferem pro efektivní správu paketů.

‌

Popis produktu: LAN modul 13.2 – komunikační modul – W5500 – pro vývojové moduly M5Core – M5Stack M136

LAN modul 13.2 je kompaktní a funkční komunikační modul založený na čipu W5500 – hardwarovém TCP/IP řadiči s podporou SPI. Modul umožňuje rychlou implementaci ethernetových připojení v mikrokontrolérech bez nutnosti implementace síťového stacku v kódu. Podporuje protokoly TCP, UDP a IPv4 a má interní datovou vyrovnávací paměť pro efektivní správu paketů. Izolovaný síťový transformátor chrání modul před elektromagnetickým rušením a zajišťuje bezpečnost připojení. LAN modul 13.2 je napájen přes DC jack (9V až 24V) a DC-DC měnič , což umožňuje stabilní provoz v různých napájecích podmínkách. Vestavěná propojka umožňuje výběr aktivního čipu a současné použití dvou modulů pro duální ethernetová připojení.

Výrobce připravil podrobnou uživatelskou příručku – podívejte se na ni!

LAN modul 13.2 – komunikační modul – W5500 – pro vývojové moduly M5Core – M5Stack M136. LAN modul 13.2 je kompaktní a funkční komunikační modul založený na čipu W5500.

Speciální funkce

• Vestavěný řadič W5500: hardwarová podpora TCP/IP, UDP, IPv4 stacku
• Rozhraní SPI : jednoduchý způsob komunikace s mikrokontroléry
• Port RJ45 10/100 Mbps: adaptivní síťová komunikace
• Izolovaný signální transformátor: vylepšená stabilita a odolnost proti šumu
• Napájení od 9V do 24V DC-Jack: kompatibilita se širokým napětím
• DC-DC obvod: stabilizace napětí pro vnitřní obvody
• Propojka pro výběr čipu: možnost pracovat se dvěma moduly současně
• 4pinový port s roztečí 3,96 mm: umožňuje integraci s dalšími zařízeními

Praktické aplikace

Modul LAN 13.2 je vhodný pro průmyslovou automatizaci, systémy sběru dat, vzdálený monitoring, brány IoT a vestavěné komunikační systémy. Lze jej použít v open-source projektech, komerčních produktech a vzdělávacích platformách, všude tam, kde je vyžadováno stabilní síťové připojení.

Všestrannost v průmyslových aplikacích

Modul je určen pro použití v náročných průmyslových prostředích a lze jej použít pro sběr dat, přenos dat z RS485 na Ethernet, jako síťovou bránu, HTTP server nebo TCP klienta. Díky podpoře napájení 9 V až 24 V a kompaktním rozměrům je ideální pro mobilní, průmyslové a vzdělávací aplikace.

Stabilní ethernetová komunikace v zařízeních IoT

Díky řídicí jednotce W5500 a osvědčené komunikaci SPI poskytuje LAN modul 13.2 robustní řešení pro integraci Ethernetu s mikrokontroléry. Díky ukládání dat do vyrovnávací paměti, izolaci signálu a nízké spotřebě energie je ideální pro zařízení IoT vyžadující spolehlivé síťové připojení.

Vestavěná propojka umožňuje vybrat aktivní čip a používat dva moduly současně pro podporu duálního ethernetového připojení. Modul umožňuje rychlou implementaci ethernetového připojení v projektech s mikrokontroléry bez nutnosti implementovat síťový stack v kódu.

Technické specifikace modulu

• Ethernetový řadič: W5500 (hardwarový TCP/IP)
• Síťové rozhraní: RJ45, adaptivní 10/100 Mb/s
• Komunikační rozhraní: SPI
• Rozsah napájecího napětí: 9 V až 24 V (DC-JACK)
• Signální transformátor: izolovaný, 100 Mb/s
• Další port: 4pinový s roztečí 3,96 mm (pro rozšiřující moduly)
• Provozní teplota: 0 °C až 40 °C
• Rozměry: 54 x 54 x 13,2 mm
• Hmotnost: 29,6 g

Obsah sady

• 1x LAN modul 13.2
• 2x 4pinový konektor s roztečí 3,96 mm (samec)
• 2x 4pinový konektor s roztečí 3,96 mm (samice)
