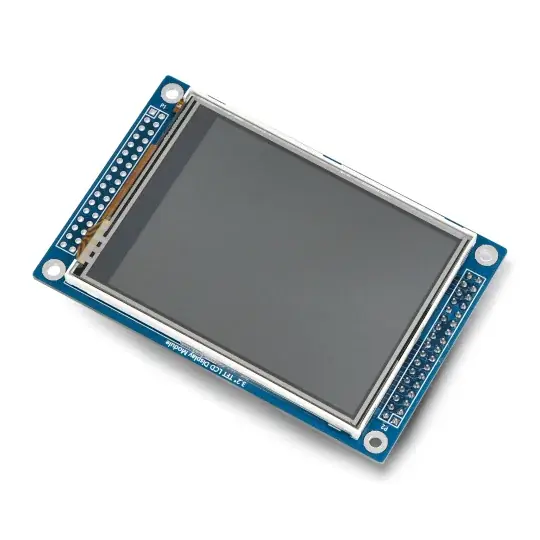

LCD odporový dotykový displej 3,2'' 320x240px – 262K – Waveshare 16498 Přímo Od Výrobce

Popis

Vícebarevný, grafický TFT LCD displej od Waveshare, s úhlopříčkou 3,2″ a rozlišením 320 x 240 px . Obrazovka má odporový dotykový panel s ovladačem XPT2046 a ILI9341 . Zobrazuje obraz v až 262 000 barvách, což přináší úžasné vizuální efekty a zviditelňuje i ty nejmenší detaily zobrazovaného obsahu. Modul používá ke komunikaci s řídicím modulem 16bitové paralelní rozhraní a rozhraní SPI.

Popis produktu: 3,2“ LCD odporový dotykový displej 320 x 240 px – 262 K – Waveshare 16498

Vícebarevný, grafickýTFT LCD displej od Waveshare , s úhlopříčkou 3,2″ a rozlišením 320 x 240 px . Obrazovka má odporový dotykový panel s ovladačem XPT2046 a ILI9341. Zobrazuje obraz v až 262 000 barvách, což přináší úžasné vizuální efekty a zviditelňuje i ty nejmenší detaily zobrazovaného obsahu. Modul používá ke komunikaci s řídicím modulem 16bitové paralelní rozhraní a rozhraní SPI. Displej je kompatibilní s deskami STM32 a dalšími moduly MCU s IO napětím od 2,2 V do 3,6 V.

LCD odporový dotykový displej 3,2“ 320 x 240 px – 262 K – Waveshare 16498.

Produkt kompatibilní s STM32 a MCU s IO napětím od 2,2 V do 3,6 V

Výrobce poskytuje wiki stránku produktu , která obsahuje uživatelskou příručku a vývojové zdroje pro STM32.

Jsou popsány piny desky, což eliminuje možné chyby při zapojování.

Popis pinoutu obrazovky

Displej má vývody umístěné na obou stranách desky – na jedné straně jsou kolíky samice a na druhé kolíky samce. Uživatel si může vybrat, jakou verzi pinů při zapojování použije.

• 5V – 5V napájecí pin (při napájení z 5V zdroje – pin 1 a pin 2 jako napájecí vstup, pin 33 a pin 34 poskytují výstup 3,3V).
• GND – systémové uzemnění
• D0-D15 – datové piny
• CS – Chip Select (aktivováno nízko)
• RS – výběr instrukce/dat (RS=1 datový registr, RS=0 instrukční registr)
• WR – funkce zápisu (WR=0, RD=1)
• RD – funkce čtení (WR=1, RD=0)
• RESET – resetovací kolík (aktivovaný na nízké úrovni)
• NC – nepřipojit
• BLVCC – Podsvícení VCC (3,3, V / 5 V)
• BLGND – zvýraznění hmoty GND
• BLCNT – nastavení jasu podsvícení pomocí PWM
• TP_IRQ – přerušení dotykového panelu (nízká úroveň, když touchpad detekuje stisknutí)
• TP_CS – výběr rozložení dotykového panelu (aktivováno nízkým stavem)
• TP_SCK – hodinový kolík sběrnice SPI dotykového panelu (připojuje se k SPI SCK)
• TP_SI -zadávání dat na dotykovém panelu (připojuje se k SPI MOSI)
• TP_SO -datový výstup dotykového panelu (připojuje se k SPI MISO)
• 3,3V – 3,3V napájecí kolík (při napájení z 3,3V zdroje – kolíky 33 a 34 jako napájení, kolíky 1 a 2 ponechávají NC)
• GND – systémové uzemnění

Specifikace Waveshare LCD displeje

• Napájecí napětí: 3,3V
• Komunikační rozhraní: 16bitové paralelní rozhraní a rozhraní SPI
• Typ displeje: TFT
• Čip ovladače LCD: ILI9341
• Čip dotykového ovladače: XPT2046
• Rozlišení obrazovky: 320 (H) x 240 (V) px
• Úhlopříčka: 3,2“
• Počet barev: 262K
• Programovatelné podsvícení: ano
• Velikost displeje: 48,6 x 64,8 mm
• Rozteč pixelů: 0,198 (H) x 0,198 (V) mm
• Rozměry modulu: 94,97 x 62,24 mm

Obsah sady

• LCD odporový dotykový displej 3,2“ 320 x 240 px – 262 K – Waveshare 16498 – 1 kus

Komponenty obsažené v sadě.
