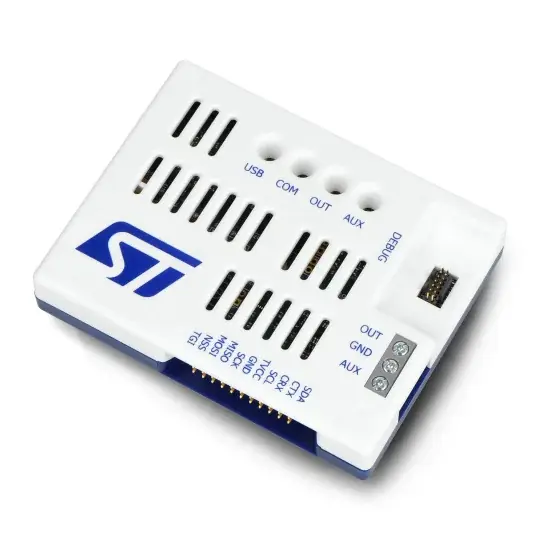

ladicí sonda STLINK-V3PWR 2 v 1 Přímo Od Výrobce

Popis

Source Measurement Unit a debugger/programátor pro mikrokontroléry STM32 . Zařízení má programovatelný zdroj napětí v rozsahu od 1,6 V do 3,6 V a jmenovitý výstupní proud 500 mA s nadproudovou ochranou od 550 mA. Sonda má funkci dynamického měření proudu (od 100 nA do 550 mA) a výkonu (od 160 nW do 1,65 W). Šířka pásma je 50 kHz, záznam je 1,6 MHz a přesnost je 2 %. Deska podporuje mnoho komunikačních protokolů, včetně: JTAG, UART a I2C. Zařízení má konektor USB Type-C umožňující aktualizaci firmwaru jednotky a programování mikrokontrolérů STM32.

Popis produktu: ladicí sonda STLINK-V3PWR 2 v 1

1-kvadrantová jednotka pro měření zdroje s velmi vysokým rozlišením a rozmanitostí měření. Deska je také debugger a programátor pro mikrokontroléry STM32 . Zařízení má programovatelný zdroj napětí v rozsahu 1,6 V až 3,6 V a jmenovitý výstupní proud 500 mA s nadproudovou ochranou (OCP) pracující od 550 mA. Sonda má funkci dynamického měření proudu (od 100 nA do 550 mA) a výkonu (od 160 nW do 1,65 W) a programovatelné vzorkování od 1 SPS do 100 kSPS . Šířka pásma je 50 kHz, záznam je 1,6 MHz a přesnost je 2 %. Deska podporuje následující protokoly: JTAG, SWD, UART, SPI, I2C, CAN, GPIO. Zařízení má konektor USB Type-C umožňující aktualizaci firmwaru jednotky a programování mikrokontrolérů STM32. Další výhodou je přímá podpora nástroje STM32CubeMonitor-Power . Zařízení lze použít jako nezávislou měřicí jednotku zdroje a proudu v cílové aplikaci. Díky integrovanému regulátoru úrovně se zařízení přizpůsobí I/O napětí výstupní aplikace.

Deska podporuje mnoho komunikačních protokolů

Zařízení lze použít jako nezávislou měřicí jednotku

Specifikace ladicí sondy STLINK-V3PWR

• Výrobce: STMicroelectronics
• Model: STLINK-V3PWR
• Napájecí napětí: 5V
• Výstupní napětí: 1,6V až 3,6V (programovatelné)
• Jmenovitý výstupní proud: 500 mA
• Dynamické měření proudu: od 100 nA do 550 mA
• Dynamické měření výkonu: od 160 nW do 1,65 W
• Nadproudová ochrana: od 550 mA
• Výstupní napětí pomocného zdroje: 1,6V až 3,6V
• Maximální proud pomocného zdroje: 2 A
• Nadproudová ochrana pomocného zdroje: od 2,5A
• Frekvenční odezva: 50 kHz
• Akvizice: 1,6 MHz
• Přesnost: 2 %
• Komunikační protokoly: JTAG (až 20 MHz), SWD (až 10 MHz), UART (až 12 MHz)
• Vícekanálový USB most k: SPI, I2C, CAN, GPIO
• Konektor: USB typ C (5 V/3 A max)

Nastavte obsah

• STLINK-V3PWR
• 2x kabel samec-samec
• 2x kabel samec-samice
• 1x kabel STDC14 až MIPI10
• 1x kabel STDC14 až STDC14
• 1x kabel STDC14 až MIPI20

Sonda se může přizpůsobit IO napětí aplikace

‌
