Kup Teď Seeeduino Xiao – SAMD21 ARM Cortex M0+ – kompatibilní s Arduinem

Popis

Malý modul vybavený mikrokontrolérem SAM2D1G18 ARM Cortex M0+ kompatibilním s Arduino. Deska obsahuje 14 GPIO konektorů , včetně 11 digitálních/analogových pinů, 10 PWM, DAC, I2C, UART, SPI a SWD. Piny modulu pracují na 3,3 V. Modul je napájen 5 V přes USB Type-C konektor. Seeed Studio 102010328

Popis produktu: Seeeduino Xiao – SAMD21 ARM Cortex M0+ – kompatibilní s Arduinem

Tento kompaktní modul je vybaven mikrokontrolérem SAM2D1G18 ARM Cortex M0+ kompatibilním s Arduino s 256 KB flash paměti a 32 KB SRAM. Deska obsahuje 14 GPIO konektorů , včetně 11 digitálních/analogových pinů, 10 PWM, DAC, I2C, UART, SPI a SWD. Rozložení pinů modulu je pro snadné připojení jasně označeno. Napětí modulu je 3,3 V. Modul je napájen 5 V přes konektor USB typu C.

Některé piny desky Seeeduino Xiao mají různé funkce. Piny A1/D1 až A10/D10 mají funkci PWM , zatímco pin A0/D0 funguje jako DAC , což umožňuje skutečný analogový signál, nikoli PWM. Seeeduino Xiao používá pro napájení a nahrávání kódu konektor USB-C . Zadní strana desky obsahuje také kontakty, které umožňují napájení z baterie. Desku lze programovat pomocí Arduino IDE . Modul je vybaven krystalovým oscilátorem s frekvencí 32,768 kHz , který zajišťuje stabilitu systému.

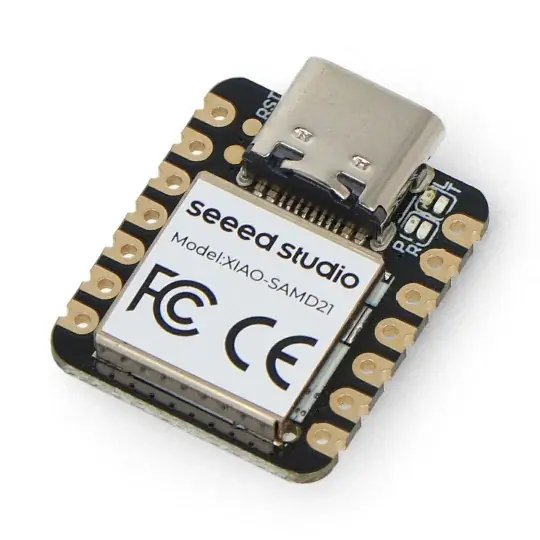

Modul Seeeduino Xiao.

Rozložení pinů modulu Seeeduino Xiao.

Hlavní vlastnosti Seeeduino Xiao

• Vysoce výkonný mikrokontrolér: SAMD21 ARM Cortex M0+ 32bitový 48 MHz s 256 KB flash a 32 KB SRAM.
• Široká kompatibilita: programovatelné v Arduino IDE.
• Snadnost designu.
• Malé rozměry: 23,5 x 17,5 mm.
• Více rozhraní: 11 digitálních/analogových I/O, 10 PWM, 1 DAC, 1 SWD, 1 I2C, 1 UART, 1 SPI.

Rozložení pinů modulu Seeeduino Xiao

Modul je vybaven 14 GPIO, včetně oblíbených komunikačních rozhraní, jako jsou digitální a analogové I/O, PWM, I2C, UART a SPI. Všechny piny jsou na desce označeny .

Specifikace Seeeduino Xiao

• Systém: SAMD21 ARM Cortex M0+ 48 MHz
• Flash paměť: 256 kB
• Paměť SRAM: 32 kB
• GPIO: 14
• Digitální/analogové vstupy/výstupy: 11
• DAC: 1
• I2C: 1
• SPI: 1
• UART: 1
• Napájení: 5V – USB C
• Provozní napětí: 3,3 V
• Komunikace: USB C
• LED: 1x uživatelská LED, 1x napájecí LED, 2x sériová komunikační LED
• Tlačítko resetování
• Napájecí podložky: pro připojení baterie
• Kompatibilní s Arduino IDE
• Rozměry: 23,5 × 17,5 × 3,5 mm

Sada obsahuje

• Modul Seeeduino Xiao
• 2x konektor Goldpin 1x7pin s roztečí 2,54 mm

Seeeduino Xiao – SAMD21 ARM Cortex M0+ – kompatibilní s Arduinem

Xiao – SAMD21 ARM Cortex M0+ byl navržen a vyroben společností Seeeduino. Díky jasnému rozložení pinů minimalizuje riziko nesprávného připojení dalšího příslušenství nebo zařízení.

Prezentovaný model se vyznačuje extrémně kompaktními rozměry a intuitivním ovládáním, díky čemuž je ideální pro mobilní projekty vyžadující snadno použitelný mikrokontrolér.

Seeeduino Xiao – SAMD21 ARM Cortex M0+ – kompatibilní s Arduinem

Popsaný modul lze naprogramovat pomocí dobře popsaného prostředí Arduino Uno, Provoz offline i online. Různá komunikační rozhraní zajišťují široké využití modulu.
