Sleva!

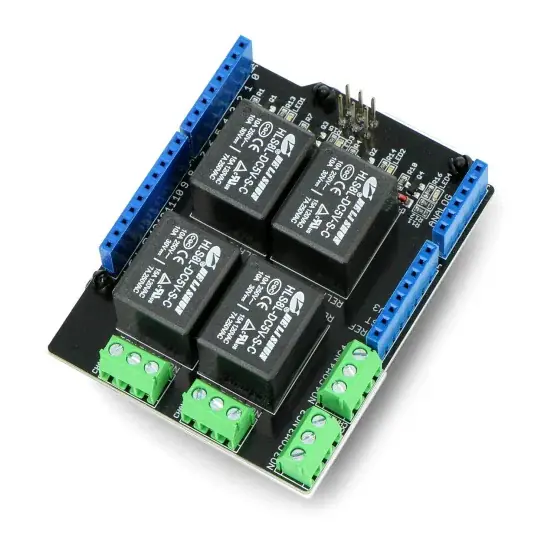

Kup Teď Relay Shield v3.0 - reléová deska

Kup Teď Relay Shield v3.0 – reléová deska

Původní cena byla: 439,00 Kč.Aktuální cena je: 184,38 Kč.

Doprava zdarma při objednávce nad 1 499,00 Kč

  • Vaši objednávku doručíme rychle a nabízíme bezplatnou dopravu.
  • 30denní možnost vrácení a refundace
Zajištění Bezpečné Platby
Unterstuetzte Zahlungsmethoden
SKU: SKXWL003C7P Kategorie: Štítek:

Popis

Relay Shield v3.0 je deska s vysoce kvalitními relé pro regulaci vysokých zatěžovacích proudů, kompatibilní s Arduino / Seeeduino s vestavěnými LED indikátory a šroubovými svorkami. Maximální spínací proud je 15 A. Životnost relé je až 100 000 cyklů.

Popis produktu: Reléový štít v3.0 – reléová deska

Relay Shield v3.0 je deska s vysoce kvalitními relé pro regulaci vysokých zatěžovacích proudů, kompatibilní s Arduino / Seeeduino s vestavěnými LED indikátory a šroubovými svorkami. Maximální spínací proud je 15 A. Životnost relé je až 100 000 cyklů .

Relay Shield v3.0 díky svým relé, které lze ovládat přímo z Arduina prostřednictvím digitálních výstupů . Štít má čtyři LED diody, které indikují stav zapnutí / vypnutí každého relé. Jsou užitečné pro provoz střídavých zařízení, jako jsou ventilátory, světla, motory nebo vysokoproudé stejnosměrné pohony, např. Elektromagnetický ventil atd.

Relay Shield v3.0 – reléová deska.

Funkce a aplikace desky s relé Relay Shield v3.0

  • Kompatibilní s Arduino / Seeeduino Shield
  • Reléové šroubové svorky
  • Indikátory provozního stavu pro každé relé
  • Vysoce kvalitní relé
  • Poskytuje rozhraní NO / NC

Popis pinu Relay Shield v3.0

Kolík Popis
COM1 P v referenčním vodiči relé.
NC1 Normálně sepnutý (NC) kontakt relé je připojen ke COM1, když je RELÉ1 nastaveno jako NÍZKÉ; pro RELÉ 1 až VYSOKÉ je připojení přerušeno.
Č.1

Normálně rozepnutý (NO) kontakt relé je připojen na COM1, když je RELÉ 1 nastaveno na VYSOKÉ; pro RELÉ 1 až NÍZKÉ je připojení přerušeno.
4 digitální piny

4 digitální piny pro nastavení 4 relé.
RELÉ 1 – RELÉ 4

Lze připojit přímo k Arduino Pin 7-4, což vám umožní snadno ovládat čtyři relé pomocí Arduina.

Technická specifikace rozšíření Relay Shield v3.0

Parametr Rozsah
Pracovní napětí od 4,75 V do 5,25 V
Pracovní proud od 8 do 250 mA
Spínací napětí Max. 250 V AC / 30 V DC
Spínací proud od 15 A do 7 A.
Frekvence 1 Hz
Spínací výkon 70 W.
Rozměry 100 mm x 67 mm x 30 mm
Váhy 77 g
Životnost relé 100 000 cyklů
Kontaktní výboj ESD ± 4 KV
ESD výfuk vzduchu ± 8

Užitečné odkazy

  • Web výrobce s Relay Shield v3.0
  • Seeed Wiki Relay Shield v3.0
  • Prostředky Relay Shield v3.0
  • Orlí soubory
Niebezpieczne Komponent
Šířka balení 6.8 cm
Výška balení 10 cm
Hloubka balení 3.2 cm
Váha balení 0.08 kg
