Kup Teď Modul s hodinami reálného času RTC DS3231 I2C – STEMMA QT / Qwiic – Adafruit 5188

Popis

Modul Real Time Clock (RTC) od společnosti Adafruit. Byl vybaven čipem DS3231 , který integruje křemenný rezonátor a teplotní kompenzátor, což výrazně zlepšuje přesnost modulu. Přesnost DS3231 je ± 3,5 ppm (± 0,3024 sekund / den). Modul hodin reálného času RTC DS3231 I2C je také vybaven zásuvkou na baterie, díky které si modul zachovává vysokou přesnost časování, i když je přerušeno hlavní napájení zařízení. Modul má také konektory STEMMA QT / Qwiic pro pohodlné připojení.

Popis produktu: Modul RTC DS3231 I2C s hodinami reálného času – STEMMA QT / Qwiic – Adafruit 5188

Modul Real Time Clock (RTC) od společnosti Adafruit. Byl vybaven čipem DS3231 , který integruje křemenný rezonátor a teplotní kompenzátor, což výrazně zlepšuje přesnost modulu. Přesnost DS3231 je ± 3,5 ppm (± 0,3024 sekund / den). Modul hodin reálného času RTC DS3231 I2C je také vybaven zásuvkou na baterie, díky které si modul zachovává vysokou přesnost časování, i když je přerušeno hlavní napájení zařízení. Modul má také konektory STEMMA QT / Qwiic pro pohodlné připojení.

Sada neobsahuje baterii CR1220 . Zakupte prosím samostatně.

Bateriový konektor modulu s hodinami reálného času od společnosti Adafruit.

Vlastnosti modulu s hodinami reálného času RTC DS3231

• Vybaven zásuvkou na baterie, která vám umožňuje udržovat vysokou přesnost časování, i když je přerušeno hlavní napájení zařízení.
• Poskytování sekund, minut, hodin, dne, týdne, měsíce a roku informací.
• Automatická úprava data do konce měsíce, včetně úprav o přestupný rok.
• Hodiny zobrazují data ve 24hodinovém nebo 12hodinovém formátu s indikátorem AM / PM.
• K dispozici jsou dva programovatelné alarmy a programovatelný výstup se čtvercovou vlnou.
• Modul je vybaven pinem RST, který lze použít jako tlačítkový vstup k resetování mikroprocesoru.

Popis kolíků modulu

• VIN – napájení modulu RTC
• GND – základ systému
• SCL – datová linka sběrnice I2C
• SDA – hodinový řádek sběrnice I2C
• RST – Resetovací kolík kalibrace
• SQW – volitelný výstup se čtvercovou vlnou nebo přerušením

Výrobce poskytuje uživatelskou příručku k modulu RTC spolu se vzorovým kódem, který je užitečný při zahájení práce s modulem.

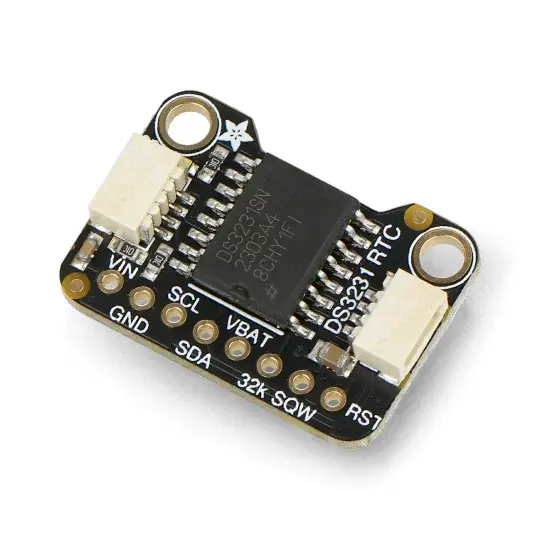

Schéma kolíků modulu .

Modul s hodinami reálného času RTC DS3231 v sadě s konektory goldpin.

Specifikace modulu RTC DS3231

• Napájecí napětí: 3 V až 5 V.
• Komunikační rozhraní: sběrnice I2C
• Adresa I2C: 0x68
• Časový rozsah: 1970 až 2100
• Teplota pracovního prostředí: -40 ° C až 85 ° C
• Přesnost časování: ± 3,5 ppm (± 0,3024 sekund / den)
• Velikost produktu: 25,4 x 17,8 x 7,8 mm
• Hmotnost: 2,5 g

Obsah sady

• Modul s hodinami reálného času RTC DS3231 I2C – STEMMA QT / Qwiic – Adafruit 5188
• Zlatý pásek pro pájení
