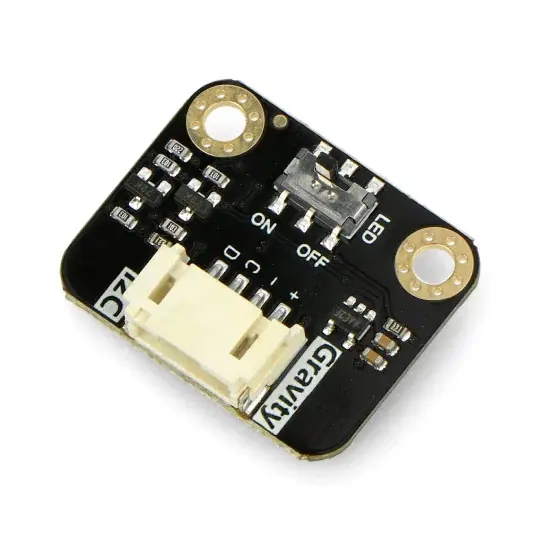

Kup Teď Gravitační – barevný senzor TCS3430 Tristimulus – DFRobot SEN0404

Popis

Barevný snímač , který vyrábí společnost DFRobot, je vybaven systémem TCS3430 Tristimulus . Uživatelům nabízí pokročilé digitální snímání okolního světla (ALS) a trichromatické snímání barev CIE 1931 (XYZ). Má schopnost upravit ± 10% osvětlení a korelovat přesnost teploty barev. Vyznačuje se širokým dynamickým rozsahem a vysokou citlivostí měření.

Popis produktu: Gravitační – TCS3430 barevný senzor Tristimulus – DFRobot SEN0404

Barevný snímač, který vyrábí společnost DFRobot , je vybaven systémem TCS3430 Tristimulus . Uživatelům nabízí pokročilé digitální snímání okolního světla (ALS) a trichromatické snímání barev CIE 1931 (XYZ). Má schopnost upravit ± 10% osvětlení a korelovat přesnost teploty barev. Vyznačuje se širokým dynamickým rozsahem a vysokou citlivostí měření.

Model CIE1931 XYZ Tristimulus

Jedná se o jakýsi standard, což je speciální paleta barev konstruovaná především z hlediska vnímání barev lidským okem (fotoreceptory). Barevný prostor CIE1931 pokrývá všechny barevné vjemy, které jsou běžnému člověku viditelné zrakem. Spektrální odezva senzoru TCS3430 je téměř stejná jako u lidských očí, které zase přesně určují teplotu osvětlení a barev. Díky těmto funkcím je senzor užitečný například při online nakupování za účelem realistického určení barev kupovaných produktů.

Gravity – TCS3430 Tristimulus barevný senzor od DFRobot v sadě s vyhrazeným propojovacím kabelem.

Příklad propojení barevného senzoru s I / O deskou Expansion Shield V7 – což je derivát Arduina.

Doporučené použití

• Detekce barev
• Detekce osvětlení
• Detekce bílé
• Detekce teploty barev

Popis vývodů

• „+“ – napájecí kolík od 3,3 V do 5 V.
• “ -“ – hmotnost systému
• „C“ – SCL, hodinový řádek rozhraní I2C
• „D“ – SDA, datová linka rozhraní I2C
• Přepínač ON / OFF – LED spínač

Produkt je kompatibilní s Arduino

Podrobná uživatelská příručka je k dispozici na webových stránkách výrobce, což značně usnadňuje zahájení práce s modulem. Obsahuje mimo jiné schéma připojení, knihovnu TCS3430 pro prostředí Arduino IDE a ukázkový programový kód.

Technické specifikace

• Rozsah výkonu: 3,3 V až 5 V.
• Spotřeba proudu: <5 mA
• Komunikační rozhraní: sběrnice I2C
• Adresa rozhraní: 0x39
• Rozsah provozních teplot: -30 ° C až 85 ° C
• Rozměry modulu: 22 x 27 mm

Obsah sady

• Gravitační – TCS3430 Tristimulus barevný senzor – 1 kus
• 4pinový propojovací kabel I2C / UART s gravitačním konektorem – 1 kus

Modul má gravitační konektor, který umožňuje rychlé a pohodlné připojení.
