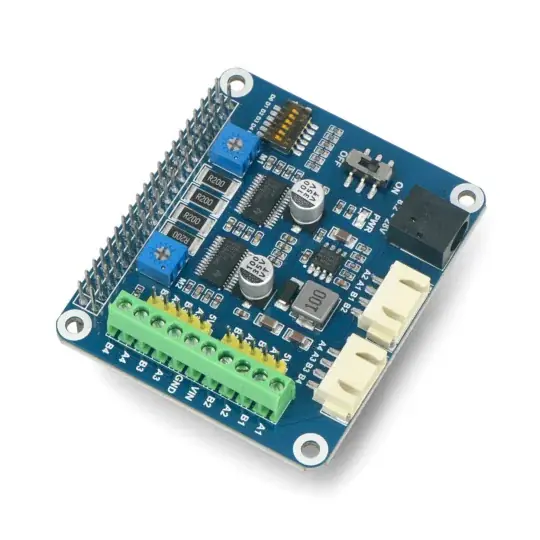

Krokový motor HAT – dvoukanálový ovladač krokového motoru 28V / 2,5A pro Raspberry Pi – Waveshare 15669 Dokud Zásoby Vydrží

Popis

Štít pro Rasberry Pi vybavený systémem DRV8825 umožňuje ovládat dva krokové motory s rozlišením kroků až 1/32. Pracuje s motory s napětím od 8,2 V do 28 V a maximálním proudem 2,5 A. Napětí logické části je 3,3 V.

Popis produktu: Krokový motor HAT – dvoukanálový ovladač krokového motoru 28 V / 2,5 A pro Raspberry Pi – Waveshare 15669

Štít pro Raspberry Pi vybavený čipem DRV8825 umožňuje ovládat dva krokové motory s rozlišením kroků až 1/32 . Funguje s motory s napětím od 8,2 V do 28 V a maximálním proudem 2,5 A. Napětí logické části je 3,3 V.

Hlavní vlastnosti Stepper Motor HAT – Waveshare 15669

• Kompatibilní s Raspberry Pi Zero / Zero W / Zero WH / 2B / 3B / 3B + a Jetson Nano
• Dva obvody DRV8825 s integrovaným indexem microstep na desce
• K dispozici je 6 režimů mikrokroků pro výběr pomocí přepínačů DIP: celý krok / půl kroku / 1/4 kroku / 1/8 kroku / 1/16 kroku / 1/32 kroku
• Nastavitelný proud motoru pomocí potenciometru, max. 2,5 A
• Ochrany: nadproudová, tepelná, podpěťová blokáda
• Integrovaný 5V regulátor umožňuje napájet Raspberry Pi
• Různé konektory pro připojení motorů různých specifikací

Předmětem prodeje je štít, minipočítač Raspberry Pi lze zakoupit samostatně.

Krokový motor HAT.

Specifikace krokového motoru HAT – Waveshare 15669

• Čip ovladače: DRV8825
• Napájecí napětí motorů: od 8,2 V do 28 V
• Maximální proud motoru: 2,5 A
• Logické napětí: 3,3 V
• Rozměry: 65 x 56 mm
• Montážní otvory: 3 mm

aplikace

• 3D tiskárny
• Řezbářský stroj
• Mechanické rameno

Sada obsahuje

• Krokový motor HAT
• Šrouby a rozpěrky
