Koupit Online STM32 NUCLEO-H755ZI-Q – STM32H755ZIT6 ARM Cortex M7 / M4

Popis

Modul s 32bitovým mikrokontrolérem STM32, který byl vybaven jádrem ARM Cortex M7 480 MHz a jádrem ARM Cortex M4 240 MHz. Je vybaven 2 MB flash, 864 KB SRAM. Nucleo má konektory pro připojení štítů Arduino a ethernetových zásuvek.

Popis produktu: STM32 NUCLEO-H745ZI-Q – STM32H745ZIT6 ARM Cortex M7

Modul s 32bitovým mikrokontrolérem STM32 , který byl vybaven jádrem ARM Cortex M7 480 MHz a jádrem ARM Cortex M4 240 MHz. Je vybaven 2 MB flash , 864 KB SRAM . Nucleo je kompatibilní s platformou mbed , má konektory pro připojení štítů Arduino a ethernetových zásuvek. Nucleo pracuje s nejpopulárnějšími vývojovými platformami, včetně Keil, IAR a prostředí založených na kompilátoru GCC.

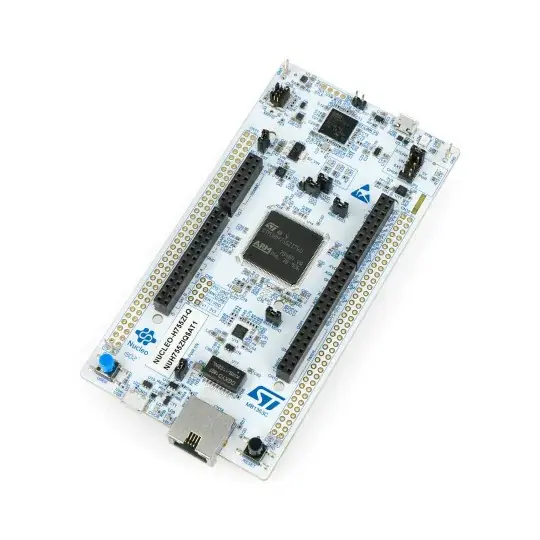

STM32 Nucleo H755ZI-Q.

Modul má tři vestavěné LED.

Specifikace modulu STM32

• Mikrokontrolér: STM32H755ZIT6
• Jádro: ARM Cortex M7 32-bit / ARM Cortex M4
• Taktovací frekvence: 480 MHz / 240 MHz
• Flash paměť: 2 MB
• Paměť SRAM: 864 kB
• Paměť RAM: 1 MB
• Analogově-digitální převodník (ADC): 16bitový, 36kanálový
• Počet 16bitových časovačů: 17
• Počet 32bitových časovačů: 2
• Rozhraní: 4x I2C, 6x SPI, 3x I2S, 2x CAN, 4x USART, 4x UART, USB OTG FS
• Dva typy konektorů:
• Konektory pro překrytí kompatibilní s Arduino Uno Rev3
• Standardní kolíky Morpho STMicroelectronics, umožňující přístup k kolíkům mikrokontroléru
• Modul je kompatibilní se systémem mbed ( mbed.org )
• Debugger ST-Link / V2 umístěný na desce s možností pracovat jako samostatné zařízení s výstupem SWD
• Zdroj napájení:
• Přes USB konektor
• Externí zdroj: 3,3 V a 7 až 12 V přes konektory ST Zio nebo ST morpho
• 5 V přes konektor ST morpho
• Integrované tři LED diody:
• 1 x signalizace napájecího napětí
• 1 x pro komunikaci
• 1 x k dispozici uživateli
• Dvě tlačítka:
  • 1 x RESET
  • 1 x k dispozici uživateli
• Podpora rozhraní Ethernet IEEE-802.3-2002
• Křemenný rezonátor: 32 768 MHz
• Tři různá rozhraní pomocí konektoru microUSB (USB re-enumeration):
• Virtuální port COM
• Hromadná paměť
• Programovací / ladicí port
• Kryptografické standardy:
• AES 128, 192, 256, TDES
• HASH (MD5, SHA-1, SHA-2), HMAC
• Generátor náhodných čísel
• Modul je podporován nejoblíbenějšími prostředími, včetně: IAR, Keil a platforem založených na kompilátoru GCC
