Popis

Senzor prostředí MEMS 4v1 s konektorem Gravity, vyrobený společností DFRobot. Má integrovaný čip Bosch BME680. Multifunkční modul je kombinací snímače těkavých organických sloučenin (VOC ), snímače teploty, snímače vlhkosti a barometru . Rozsah měření teploty je -40 ° C až 85 ° C s přesností +/- 1 ° C; pro vlhkost od 0% do 100% RH s přesností +/- 3% RH; pro atmosférický tlak od 300 hPa do 1100 hPa s přesností měření až +/- 0,6 hPa.

Popis produktu: Gravity – snímač prostředí BME680 I2C – DFRobot SEN0248

Senzor prostředí MEMS 4v1 s konektorem Gravity , vyrobený společností DFRobot. Má integrovaný čip Bosch BME680. Multifunkční modul je kombinací snímače těkavých organických sloučenin (VOC ), snímače teploty, snímače vlhkosti a barometru . Používá se jako součást pro monitorování kvality vnitřního ovzduší , používá se také pro monitorování parametrů prostředí, domácí automatizace. Díky technologii MEMS a čipu BME680 je snímač malý a má nízkou spotřebu energie . Rozsah měření teploty je -40 ° C až 85 ° C s přesností +/- 1 ° C; pro vlhkost od 0% do 100% RH s přesností +/- 3% RH; pro atmosférický tlak od 300 hPa do 1100 hPa s přesností měření až +/- 0,6 hPa.

Produkt je kompatibilní s Arduino
Výrobce připravil podrobnou uživatelskou příručku a knihovnu pro prostředí Arduino IDE.

Multifunkční snímač prostředí 4v1 BME680 – SPI / I2C.

Příkladné schéma připojení senzoru pomocí konektoru Gravity a desky DFRduino , ekvivalent Arduina. Deska není součástí sady, lze ji zakoupit samostatně v našem obchodě.

Popis pinů a vzorové schéma připojení

Modul má výstupy ve formě pájecích podložek, na které by měly být pájeny konektory goldpin obsažené v sadě. Alternativně je na desce senzoru také standardní konektor Gravity , který významně usnadňuje spojení s mikrokontrolérem. Připojte snímač k modulu mikrokontroléru podle následujícího popisu:

• VCC – napájecí kolík v rozsahu od 3,3 V do 5 V.
• GND – základ systému
• SCL – hodinová linka rozhraní I2C
• SDA – datová linka rozhraní I2C
• CS – Chip Select; výběr p: data / příkaz
• MISO – hlavní vstup podřízený výstup
• MOSI – Master výstup Slave vstup

Technická specifikace snímače prostředí BME680

• Modul: těkavé organické sloučeniny (VOC), snímač teploty, vlhkosti a barometr
• Integrovaný čip: BME680
• Technologie: MEMS
• Integrovaný konektor: Gravity I2C
• Volitelný konektor: SPI
• Rozsah vstupního napětí: 3,3 V až 5 V.
• Spotřeba proudu: 5 mA (25 mA s měřením VOC)
• Rozsah měření teploty: -40 ° C až 85 ° C
• Přesnost měření: +/- 1 ° C (v rozsahu od 0 ° C do 65 ° C)
• Rozsah měření vlhkosti: 0% až 100% RH
• Přesnost měření: +/- 3% RH (v rozsahu od 20% do 80% RH při 25 ° C)
• Rozsah měření atmosférického tlaku: od 300 hPa do 1100 hPa
• Přesnost měření: +/- 0,6 hPa (v rozsahu od 300 hPa do 1100 hPa při teplotě od 0 ° C do 65 ° C)
• Rozsah IAQ * (kvalita vzduchu v místnosti): od 0 do 500 (čím vyšší je skóre, tím horší je kvalita vzduchu)
• Rozměry modulu: 30 x 22 mm

*Pozor! Funkce výpočtu IAQ (kvalita ve dveřích) je podporována pouze při použití mikrokontroléru FireBeetle ESP8266

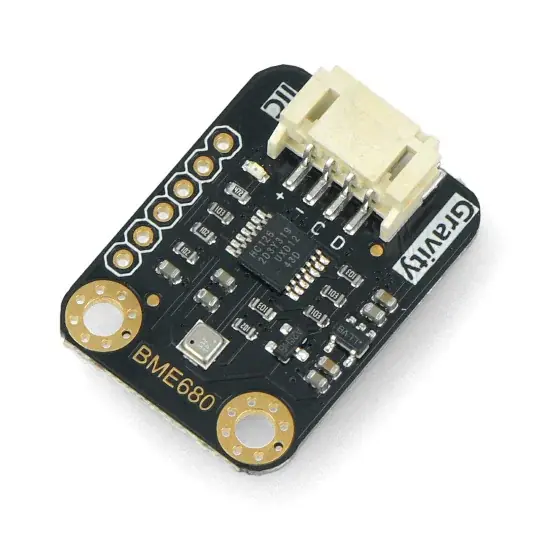

Senzor s integrovaným čipem BME680.

Sada obsahuje také vyhrazené konektory goldpin pro samopájení.

Doporučené použití

• Monitorování kvality vnitřního ovzduší
• Prvek meteorologické stanice
• Používá se v projektech inteligentních domů
• Senzor umístěn na oděvu

Obsah soupravy

• Gravity senzor prostředí: BME680
• Pásek 1×6 goldpin – rastr 2,54 mm
• 4kolíkový Gravitypřipojovací kabel
