Popis

Senzor ACS724 je modul nabízející přesné měření lineárního proudu od 0 A do 20 A v jednom směru. Díky použití technologie založené na Hallově jevu zajišťuje vysokou přesnost měření a má elektrickou izolaci až 2,4 kV RMS . Je ideální pro aplikace vyžadující monitorování proudu v různých elektrických systémech.

‌

Popis produktu: Snímač proudu ACS724 0 A až +20 A – Pololu 4044

Modul ACS724 je snímač Pololu používaný k měření lineárního proudu v rozsahu od 0 A do 20 A. Proudový senzor využívá Hallův jev , který zaručuje přesné výsledky měření a používá se ke sledování proudu v různých elektrických systémech. Poskytuje nízký proudový odpor až do přibližně 1,2 mΩ a má elektrickou izolaci až do 2,4 kV RMS . Navíc vysoká hodnota propustného pásma této desky umožňuje rychlou reakci na aktuální změny. Pracuje v širokém teplotním rozsahu – od -40°C do 150°C , díky čemuž je vhodný i pro aplikace v obtížných okolních podmínkách.

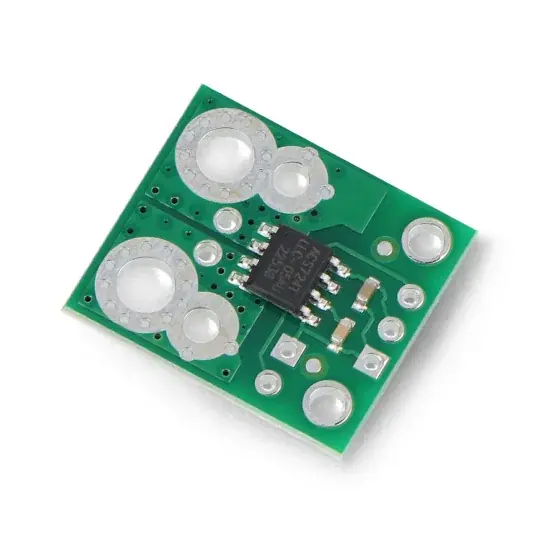

ACS724 proudový senzor 0 A až +20 A – Pololu 4044.

Zařízení obsahuje elektrickou izolaci 2,4 kV RMS.

Hlavní vlastnosti senzoru

• Umožňuje přesné měření jednosměrných proudů v rozsahu od 0 A do 20 A
• Nabízí nízký odpor proudové cesty přibližně 1,2 mΩ, což má za následek nízké ztráty výkonu
• Poskytuje elektrickou izolaci až do 2,4 kV RMS
• Generuje výstupní napětí úměrné vstupnímu proudu – 200 mV / A pro napájecí napětí 5 V
• Pracuje v propustném pásmu 120 kHz
• Pracuje v rozsahu napětí 4,5 V až 5,5 V, přičemž preferované napětí je 5 V
• Umožňuje přímé pájení vodičů ke snímači nebo použití nepájených konektorů

Aplikace proudových senzorů

Proudový senzor lze použít ke sledování aktuálních hodnot různých elektrických systémů , například v průmyslových strojích, robotech nebo automatizačních systémech. Díky jeho schopnosti přesně měřit proud je možné detekovat případná přetížení nebo nepravidelnosti v provozu zařízení, což přispívá ke zvýšení bezpečnosti systémů.

Proudový senzor je vhodný pro sledování proudu v různých elektrických systémech.

Piny snímače proudu.

Piny snímače proudu

• IP+ (Positive Current Input) : Pin určený k připojení ke kladné straně obvodu přenášejícího proud za účelem jeho monitorování.
• IP- (záporný proudový vstup) : kolík určený k připojení k záporné straně obvodu, kterým protéká proud za účelem jeho monitorování.
• VCC (logic power supply) : slouží k připojení napájecího napětí pro systém měření proudového senzoru. Napájecí napětí by mělo být mezi 4,5 V a 5,5 V.
• OUT : výstup systému, ze kterého se čte analogové napětí úměrné měřenému proudu. Tento signál lze dále zpracovat nebo použít pro sledování stejnosměrného proudu.
• GND : systémové uzemnění.

Technické specifikace snímače

• Vestavěný systém: Allegro ACS724LLCTR-20AU
• Rozsah měření proudu: 0 A až 20 A
• Propustné pásmo: 120 kHz
• Rozsah provozního napětí: od 4,5 V do 5,5 V, standardních 5 V
• Citlivost snímače pro napětí 5 V: 200 mV / A
• Vnitřní odpor: přibližně 1,2 mΩ
• Elektrická izolace: do 2,4 kV RMS
• Rozsah provozních teplot: od -40°C do 150°C
• Rozměry: 17,8 x 20,3 mm

Produkt má vestavěný systém ACS724LLCTR-20AU.
