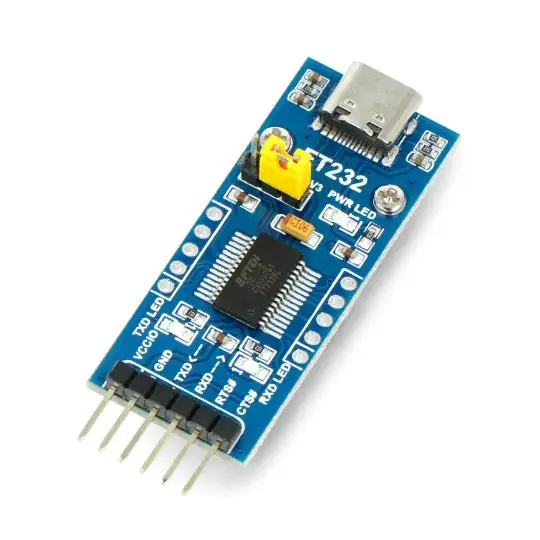

Konvertor USB-UART TTL FT232 – zásuvka USB typu C – Waveshare 20646 Finální Výprodej

Popis

Modul je vybaven převodníkem, který umožňuje komunikaci mezi sériovým rozhraním USB a UART na úrovni TTL . Má zabudovaný čip FT232 , pracuje s napětím v rozsahu od 3,3 V do 5 V, které se volí propojkou. Zařízení pracuje při plné rychlosti USB 12 Mb/s . Modul lze použít pro výměnu dat mezi počítačem a systémem mikrokontroléru nebo pro programování elektronických sestav se sériovým rozhraním, např. Arduino nebo STM32Discovery. Pro připojení systému k počítači potřebujete kabel s konektorem USB typu C.

Popis produktu: Převodník USB-UART TTL FT232 – zásuvka USB typu C – Waveshare 20646

Modul je vybaven převodníkem , který umožňuje komunikaci mezi sériovým rozhraním USB a UART na úrovni TTL . Má zabudovaný čip FT232 , pracuje s napětím v rozsahu od 3,3 V do 5 V, které se volí propojkou. Zařízení pracuje s plnou rychlostí USB 12 Mb/s . Modul lze použít pro výměnu dat mezi počítačem a systémem mikrokontroléru nebo pro programování elektronických sestav se sériovým rozhraním, např. Arduino nebo STM32Discovery . Pro připojení systému k počítači potřebujete kabel s konektorem USB typu C.

Převodník USB-UART TTL FT232 – zásuvka USB typu C – Waveshare 20646.

Pozornost!

Modul je kompatibilní POUZE s úrovní TTL, aby nedošlo k poškození, nepřipojujte jej přímo k obvodu RS232.

USB-UART převodník.

Speciální vlastnosti převodníku

• Jednočipový přenos dat z USB na UART
• Nevyžaduje použití externích rezistorů
• Funkční ovladač USB odpovídá specifikaci USB 2.0; plná rychlost 12 Mb/s
• Podporuje Mac OS, Linux, Android, WinCE, Windows 7/8 / 8.1 / 10/11

Popis pinoutu

• VCCIO – 3,3 V nebo 5 V napájení vybrané pomocí propojky
• GND – zem systému
• TXD – UART pin vysílače, připojuje se k MCU.RX (směr signálu: MCU.RX << FT232 << PC.TX)
• RXD – UART pin přijímače, připojuje se k MCU.TX (směr signálu: MCU.TX >> FT232 >> PC.RX)
• RTS – Požadavek na odeslání signálu rozhraní UART, připojuje se k MCU.CTS (směr signálu: MCU.CTS << FT232 << PC.RTS)
• CTS – Clear to Send signál rozhraní UART, připojuje se k MCU.RTS (směr signálu: MCU.RTS >> FT232 >> PC.CTS)

Technická specifikace modulu

• Typ modulu: převodník
• Typ převodu: USB C – UART TTL
• Vestavěný čip: FT232RL
• Vstupní napětí: 3,3V / 5V
• Ovladače zařízení virtuálního portu COM
• 3x LED: TXD LED, RXD LED, POWER LED
• Rozsah provozních teplot: od –40 °C do 85 °C
• Rozměry modulu: 46,17 x 19,11 mm

Obsah sady

• Konvertor USB-UART TTL FT232 – zásuvka USB typu C – Waveshare 20646
• 6pin propojovací kabel
• Proužky Goldpin – dva druhy – 4 kusy

Obsah sady.
