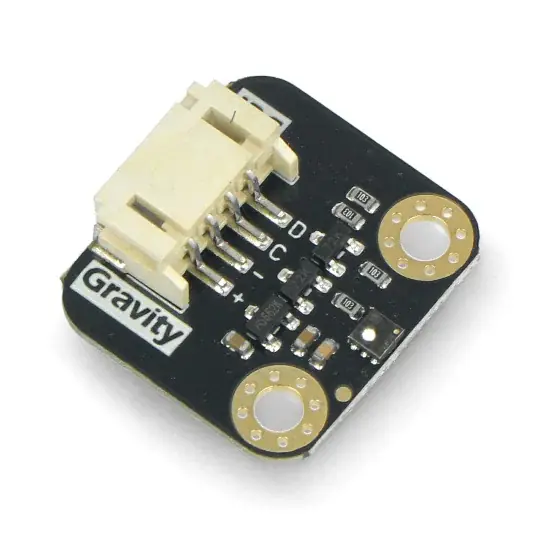

Jen Po Omezenou Doba Gravity – snímač kvality vzduchu – SGP40 – DFRobot SEN0394

Popis

Senzor kvality vzduchu vyrobený společností DFRobot. Má zabudovaný systém SGP40 (zavedený známou společností Sensirion), díky kterému měří kvalitu vzduchu VOC v rozmezí od 0 ppm do 1000 ppm . Hodnoty jsou prezentovány ve formě indikací indexu VOC – od 0 do 500. Kvalita ovzduší závisí na rozsahu, ve kterém se odečet nachází – čím nižší je hodnota indexu VOC, tím čistší je vzduch. Modul využívá komunikační rozhraní I2C.

Popis produktu: Gravity – snímač kvality vzduchu – SGP40 – DFRobot SEN0394

Senzor kvality vzduchu vyrobený společností DFRobot. Má zabudovaný systém SGP40 (zavedený známou společností Sensirion), díky kterému měří kvalitu vzduchu VOC v rozmezí od 0 ppm do 1000 ppm . Hodnoty jsou prezentovány ve formě indikací indexu VOC – od 0 do 500. Kvalita ovzduší závisí na rozsahu, ve kterém se odečet nachází – čím nižší je hodnota indexu VOC, tím čistší je vzduch. Modul využívá komunikační rozhraní I2C. Čím déle se senzor používá, tím lepší je jeho citlivost a přesnost jeho trendu a změn. V průměrném prostředí (s potenciálně nízkým znečištěním ovzduší) může snímač získat přesné hodnocení VOC ihned po použití. Na druhé straně ve vysoce znečištěném prostředí může snímač získat přesný indikátor VOC přibližně 1 hodinu po zapnutí.

Gravity – Senzor kvality vzduchu – SGP40.

Produkt je kompatibilní s Arduino a Raspberry Pi

Výrobce poskytuje podrobnou uživatelskou příručku , která usnadňuje zahájení práce s modulem. Poskytuje také knihovny pro Arduino IDE a Python .

Sada také obsahuje vyhrazený připojovací kabel kompatibilní se standardem Gravity.

Funkční přehled

• Velmi nízká spotřeba proudu – asi 2,6 mA
• Integrovaná teplotní a vlhkostní kompenzace, není nutná žádná kalibrace
• Indikátor VOC pro přímou indikaci kvality vzduchu
• Používá se v aplikacích, jako jsou čističe vzduchu, odsávače par, termostaty nebo systémy monitorování kvality vnitřního vzduchu

Obsah soupravy

• Gravity – Senzor kvality vzduchu – SGP40
• Gravitypropojovací kabel

VOC index

• od 0 do 100 – kvalita vzduchu: vynikající
• 100 až 200 – kvalita vzduchu: dobrá
• od 200 do 300 – kvalita ovzduší: mírně znečištěná
• od 300 do 400 – kvalita vzduchu: mírně znečištěná
• od 400 do 500 – kvalita ovzduší: velmi znečištěná

Interpretace indikací indexu VOC.

Schéma zapojení senzoru od DFRobot s deskou, která je ekvivalentem Arduina. Deska není součástí sady, lze ji zakoupit samostatně.

Popis zapojení a schéma zapojení

Senzor je vybaven konektorem kompatibilním se standardem Gravity. Použití tohoto typu konektoru významně usnadňuje a zrychluje proces připojení senzoru k modulu řadiče – Raspberry Pi nebo Arduino a desek z nich odvozených. Kombinujte položky podle závislostí:

• VCC (+) – napájení od 3,3 V do 5 V.
• GND (-) – zem systému
• SCL (C) – hodinová linka sběrnice I2C
• SDA (D) – datová linka sběrnice I2C

Technická specifikace snímače

• Typ: snímač kvality vzduchu
• Integrovaný čip: SGP40
• Rozsah měření:
• VOC: 0 ppm až 1 000 ppm
• Hodnota indexu VOC: od 0 do 500
• Napájení: od 3,3 V do 5 V.
• Pracovní proud: 2,6 mA
• Doba spuštění: 10 s
• Doba odezvy: 2 s
• Komunikační rozhraní: sběrnice I2C
• Adresa rozhraní: 0x59
• Rozsah provozních teplot: -10 ° C až 50 ° C
• Skladovací teplota: 5 ° C až 30 ° C
• Rozsah provozní vlhkosti: 0% až 90% RH
• Rozměry: 20 x 22 mm

DFRobot – senzor kvality vzduchu.
