Jen Po Omezenou Doba Atomic H-Driver Base – ovladač motoru – DRV8876 – rozšiřující modul pro M5Atom – M5Stack A092

Popis

Atomic H-Driver Base je kompaktní regulátor stejnosměrného motoru určený pro vývojové moduly Atom řady M5Stack . Využívá systém DRV8876 , který umožňuje přesné řízení rychlosti a směru otáčení stejnosměrných motorů a zároveň zajišťuje vysokou úroveň ochrany a sledování provozních parametrů.‌

Popis produktu: Atomic H-Driver Base – ovladač motoru – DRV8876 – rozšiřující modul pro M5Atom – M5Stack A092

Atomic H-Driver Base je všestranný modul ovladače stejnosměrného motoru navržený pro práci s řadou Atom od M5Stack . Obsahuje čip DRV8876 a podporuje vstup napájení v rozsahu od 9V do 24V DC , napájející celé zařízení prostřednictvím vestavěného obvodu DC/DC. Má také obvod děliče napětí, připojený k pinu ADC G33, který umožňuje monitorování výkonu v reálném čase . Tento regulátor je schopen poskytovat výstupní proud až 1,5 A s maximálním proudem až 2 A , což umožňuje přesné řízení rychlosti a otáčení stejnosměrných motorů v obou směrech . Uvnitř zařízení je integrován tranzistorový H-můstek, regulátor nabíjecího napětí, systémy měření a regulace proudu, výstup úměrný proudu a ochranné obvody . Ochrana zahrnuje mimo jiné: ochrana proti příliš nízkému napájecímu napětí ( UVLO ), podpětí na nabíjecím čerpadle ( CPUV ), přetížení výstupu ( OCP ) a přehřátí ( TSD ). Pokud se vyskytnou problémy, je na pinu FAULT signalizován poruchový signál.

Výrobce připravil uživatelskou příručku, která vám pomůže začít se zařízením pracovat – podívejte se!

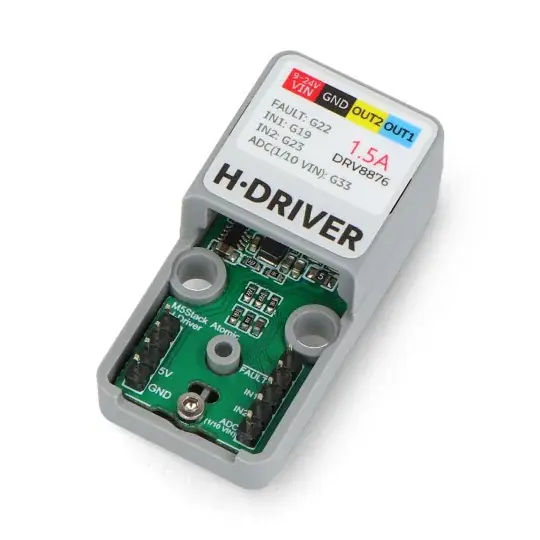

Atomic H-Driver Base – ovladač motoru – DRV8876 – rozšiřující modul pro M5Atom – M5Stack A092.

Podporuje napájení od 9V do 24V DC.

Speciální vlastnosti Atomic H-Driver Base

• Optimalizováno pro řízení stejnosměrných motorů.
• Vysoká výstupní proudová kapacita umožňující přesné řízení motorů při proudu až 1,5 A, s maximálním proudem až 2 A.
• 3,3V logický řídicí vstup, kompatibilní s širokou řadou mikrokontrolérů.
• Použití technologie šíření hodinového spektra, která snižuje elektromagnetické rušení a zlepšuje stabilitu zařízení.
• Integrované ochranné funkce včetně ochrany proti nízkému napětí, přetížení, přehřátí a poruchám pro zvýšenou spolehlivost systému.

Spolupráce s M5Stack Atom

Modul Atomic H-Driver Base je speciálně navržen pro práci s vývojovými moduly řady M5Stack Atom . Protože podporuje napájení 9V až 24V DC a nabízí 3,3V logický vstup, dokonale se integruje s těmito jednotkami a umožňuje přesné ovládání stejnosměrných motorů. V kombinaci s vývojovými moduly AtomS3 nebo Atom Matrix umožňuje vytvářet pokročilé systémy řízení pohybu v různých aplikacích, jako je robotika, průmyslová automatizace a vzdělávací projekty.

V naší nabídce jsou i další moduly z řady Atom od M5stack – podívejte se!

Rozšíření o vývojové moduly M5Atom.

Umožňuje ovládat rychlost a rotaci stejnosměrných motorů v obou směrech.

Technické specifikace modulu regulátoru

• Model: Atomic H-Driver Base
• Vstupní napětí: 9V až 24V DC
• Výstupní proud: 1,5 A (nepřetržitý), 2 A (špičkový)
• Rozměry: 48 x 24 x 17,5 mm
• Hmotnost: 15,7 g

Nastavte obsah

• 1x Atomic H-Driver Base
• 1x 4pinový montážní konektor – rozteč 3,96 mm
