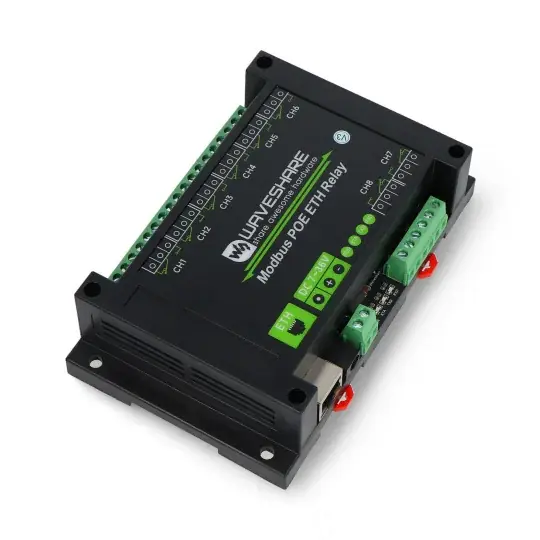

Jen Po Omezenou Doba 8kanálový reléový modul s optoizolací – kontakty 10A/250VAC/30VDC – cívka 7V-36V – Modbus PoE – Waveshare 24964

Popis

Tento 8kanálový reléový modul průmyslové třídy podporuje protokoly Modbus RTU a Modbus TCP. Díky ethernetovému portu s podporou PoE, optoelektronické izolaci a pouzdru montovatelnému na DIN lištu je ideální pro domácí automatizaci, zemědělství a průmyslové aplikace. Vestavěná optoelektronická izolace chrání zařízení před rušením, zatímco vysoce kvalitní relé umožňují ovládání zařízení s napětím až 250 V AC nebo 30 V DC a proudy až 10 A.

‌

Popis produktu: 8kanálový reléový modul s optoizolací – kontakty 10 A / 250 V AC / 30 V DC – cívka 7 V – 36 V – Modbus PoE – Waveshare 24964

Reléový modul Waveshare umožňuje ovládat 8 reléových kanálů přes Ethernet. Podporuje populární průmyslové protokoly , jako jsou Modbus RTU a Modbus TCP , a také MQTT, TCP/UDP a HTTP. Modul lze napájet přímo přes PoE kompatibilní s IEEE 802.3af , což výrazně zjednodušuje instalaci. Alternativně jej lze napájet přes DC zásuvku nebo šroubovací konektor v rozsahu 7 V až 36 V. Vestavěná optoelektronická izolace chrání zařízení před rušením a vysoce kvalitní relé umožňují ovládat zařízení s napětím až 250 V AC nebo 30 V DC a proudy až 10 A. Modul je umístěn v odolném ABS pouzdře vhodném pro montáž na DIN lištu a četné LED diody indikují stav ethernetového portu, MCU a přenosu dat. Zařízení je ideální pro průmyslové, domácí a chytré zemědělské aplikace.

Výrobce také připravil podrobnou uživatelskou příručku – podívejte se na ni!

8kanálový reléový modul s optoizolací – kontakty 10 A / 250 V AC / 30 V DC – cívka 7 V – 36 V – Modbus PoE – Waveshare 24964. Reléový modul Waveshare umožňuje ovládat 8 reléových kanálů přes Ethernet.

Speciální funkce

• 8 relé s výstupy NO/NC: ovládání zařízení do 250 V AC / 30 V DC a 10 A
• Podpora více protokolů: Modbus RTU, Modbus TCP, MQTT, TCP/UDP, HTTP
• Napájení PoE nebo DC od 7 V do 36 V: kompatibilní s IEEE 802.3af, není nutná žádná další kabeláž
• Optoelektronická izolace: chrání obvody před vysokonapěťovým rušením
• Kryt pro montáž na DIN lištu: snadná instalace a bezpečné použití
• Stavové LED diody: Indikují aktivitu MCU, sítě a přenosu dat
• Všestranné možnosti konfigurace sítě: Webová a softwarová konfigurace; podpora DHCP a DNS pro snadnou integraci do sítě
• Funkce bleskového zapnutí/vypnutí: dočasné sepnutí relé bez nutnosti ručního vypnutí

Příklad připojení

Relé mohou spínat napětí 230 V AC nebo 30 V DC s maximálním proudem 10 A. Cívka relé je napájena napětím od 1 V do 36 V.

Technické specifikace reléového modulu

• Počet relé: 8
• Konektory: 1NO 1NC
• Maximální zatížení relé: 10 A 250 V AC / 30 V DC
• Komunikační protokoly: Modbus RTU, Modbus TCP, MQTT, TCP Server/Client, UDP, HTTP
• Napájení:
• PoE (IEEE 802.3af)
• DC jack 5,5/2,1 mm (7 V až 36 V)
• Napájecí napětí cívky: 7 V až 36 V
• Izolace: optoelektronická (reléová ochrana)
• Ochrana: ochrana proti zkratu, ochrana proti přepólování
• LED indikátory: RUN, STA, TXD, RXD
• Pouzdro: ABS, montáž na DIN lištu
• Rozměry: 125 x 100 x 40 mm

Podporuje oblíbené průmyslové protokoly Modbus RTU a Modbus TCP, stejně jako MQTT, TCP/UDP, HTTP.
