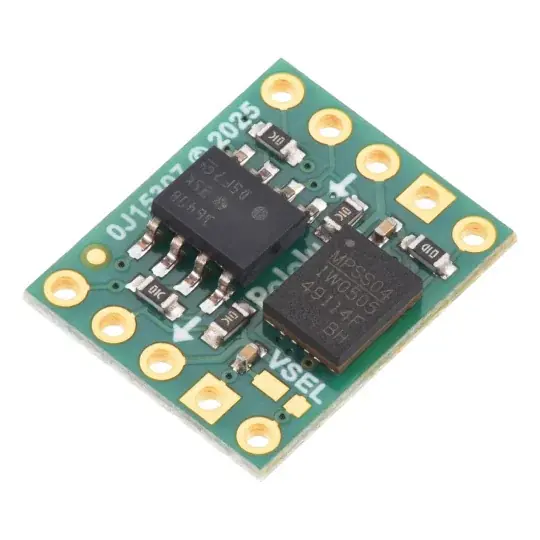

I2C izolátor Pololu s galvanickým oddělením signálu a odděleným napájením , vybavený systémem ISO1640 , umožňuje bezpečnou obousměrnou I2C komunikaci mezi dvěma zařízeními a zároveň poskytuje stabilní, izolované napájení 5 V nebo 3,3 V s proudem až 200 mA . Modul nemá žádné konektory. Kompaktní a spolehlivý, je ideální pro systémy vyžadující galvanické oddělení signálů a napájení.

Popis produktu: ISO1640 – Obousměrný I2C izolátor s izolovaným napájením bez konektorů – 5V/3,3V, 200mA – Pololu 5392

I2C izolátor Pololu s galvanickým oddělením signálu a odděleným napájením , založený na systému TI ISO1640 , umožňuje obousměrnou I2C komunikaci mezi dvěma zařízeními s podporou protahování hodin. Modul poskytuje izolované a regulované napájení 5V (výchozí) nebo 3,3V , které lze zvolit pomocí pinu VSEL. Žádné konektory – připojení jsou provedena otvory s roztečí 2,54 mm, kompatibilní s konektory Goldpin a kontaktními deskami . Izolace chrání zařízení před abnormálním napětím a rušením.

ISO1640 – Obousměrný I2C izolátor s izolovaným napájením bez konektorů – 5V/3,3V, 200mA – Pololu 5392.

Modul umožňuje obousměrnou I2C komunikaci.

Hlavní vlastnosti izolátoru

  • Galvanické oddělení signálu : bezpečné oddělení linek SDA a SCL mezi zařízeními
  • Obousměrná komunikace I2C : podpora signálů SDA a SCL s funkcí protahování hodin
  • Nastavitelné výstupní napětí : výchozí 5V, volitelné 3,3V přes pin VSEL
  • Samostatné napájení : stabilní výstupní napětí až 200 mA při 5 V nebo 75 mA při 3,3 V
  • Široký rozsah vstupního napětí : 3 V až 5,5 V
  • Ochrana proti teplotě a zkratu : chrání modul před poškozením
  • Kompaktní rozměry : 12,7 x 15,24 x 2,8 mm, hmotnost 0,5 g
  • Pájecí otvory : kompatibilní s konektory Goldpin a nepájivými deskami

Piny modulu

Modul má dva samostatné napájecí systémy: vstupní ( VCCIN, GND1 ) a výstupní ( VCCOUT, GND2 ), které jsou galvanicky oddělené. Pin VSEL umožňuje zvolit výstupní napětí (standardně 5 V nebo 3,3 V při připojení k GND2). Vstupy SDA1 a SCL1 se připojují ke sběrnici I2C prvního zařízení a SDA2 a SCL2 ke sběrnici druhého . Pin EN umožňuje zapínat a vypínat modul a vestavěné pull-up rezistory 10kΩ zajišťují stabilitu signálu.

Piny modulu.

Izolátor nemá žádné vestavěné konektory.

Připojení a konfigurace

Vstupní napájení by mělo být připojeno k pinu VCCIN a GND1 s napětím mezi 3V a 5,5V. Izolované napájení je k dispozici na pinech VCCOUT a GND2 . Pin VSEL je ponechán nezapojený (plovoucí) pro 5V nebo připojen k GND2 pro výběr 3,3V výstupu. Sběrnice I2C jsou připojeny k příslušným pinům SDA a SCL na obou stranách izolátoru . Pin EN je standardně připojen k VCCIN a slouží k vypnutí modulu, čímž se snižuje spotřeba proudu. Pro vyšší komunikační rychlosti se doporučuje použít další pull-up rezistory.

Technická specifikace izolátoru

  • Čip: TI ISO1640B
  • Izolovaný napájecí zdroj: MPS MIE1W0505BGLVH
  • Rozsah vstupního napětí: 3V až 5,5V
  • Výstupní napětí: 5 V (výchozí) nebo 3,3 V (přepínatelné)
  • Maximální výstupní proud: 200 mA (špička), 180 mA (trvalý) při 5 V; 75 mA při 3,3 V
  • Maximální přenosová frekvence: až 1,7 MHz
  • Montáž: pájecí otvory s roztečí 2,54 mm, kompatibilní s nepájivými deskami
  • Ochrana: proti přehřátí a zkratu
  • Galvanické oddělení: Až 3 kVRMS pro signál a 2,5 kVRMS pro napájení
  • Rozměry: 12,7 × 15,24 × 2,8 mm
  • Hmotnost: 0,5 g

Obsah sady

  • 1x ISO1640 – Obousměrný I2C izolátor s izolovaným napájením bez konektorů – Pololu 5392

Izolátor je založen na čipu TI ISO1640B.

Užitečné odkazy

  • Web výrobce: Pololu #5392
  • Technická dokumentace ISO1640
  • Technická dokumentace MIE1W0505BGLVH
  • Rozměry modulu
