IR MLX90641 16 × 12px, 55st. FOV – I2C – Waveshare 20465 Sleva

Popis

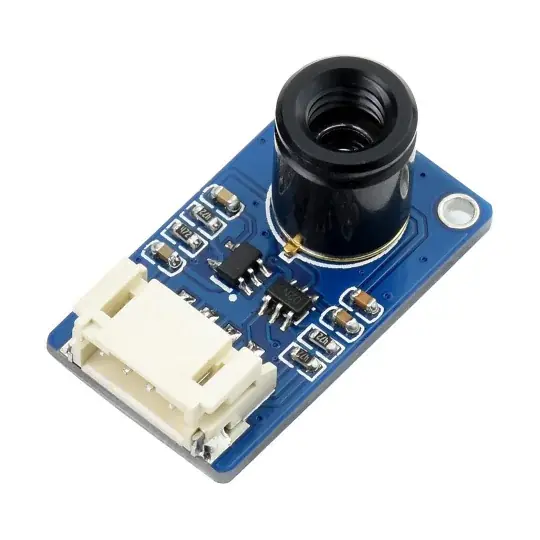

Modul termovizní kamery na bázi čipu MLX90641 s rozlišením 16 x 12 px . Umožňuje měřit teplotu objektu v rozsahu od -40°C do 300°C s přesností ± 2°C. Modul komunikuje s mikrokontrolérem přes rozhraní I2C. Zorné pole kamery FOV je 55 ° x 35 °. Kamera je napájena napětím 3,3 V nebo 5 V.

Popis produktu: IR MLX90641 16 × 12px, 55 ° FOV – I2C – Waveshare 20465 termovizní kamera

Modul termovizní kamery na bázi čipu MLX90641 s rozlišením 16 x 12 px . Umožňuje měřit teplotu objektu v rozsahu od -40°C do 300°C s přesností ± 2°C. Modul komunikuje s mikrokontrolérem přes rozhraní I2C. Zorné pole kamery FOV je 55 ° x 35 °. Kamera je napájena napětím 3,3 V nebo 5 V.

Výrobce poskytuje uživatelskou příručku s pokyny pro připojení a vzorovým kódem.

IR termovizní kamera MLX90641.

Princip fungování kamery.

Princip činnosti

Každý objekt vyzařuje určité množství infračerveného záření, kameraje vybavena tepelným senzorem, který dokáže detekovat nepatrné rozdíly v teplotě předmětů v okolí. Poté shromažďuje informace o záření objektů a vytváří obraz na základě teplotních rozdílů. Čím je objekt teplejší, tím více IR záření produkuje. Modul komunikuje s mikrokontrolérem přes rozhraní I2C. Pro správnou funkci kamery byste měli používat systém s minimálně 20 000 bajty RAM. Kamera pracuje s napětím od 3,3 V do 5 V.

Piny modulu

Modul komunikuje s mikrokontrolérem přes rozhraní I2C, je vybaven čtyřpinovým konektorem:

• VCC – napájecí napětí od 3,3V do 5V
• GND – zem systému
• SDA – datová linka sběrnice I2C
• SCL – hodinová linka sběrnice I2C

Příklad připojení k Raspberry Pi.

IR termovizní kamera.

Specifikace IR kamery

• Napájecí napětí: 3,3 V nebo 5 V
• Zorné pole FoV: 55 ° x 35 °
• Rozhraní: I2C
• Rozsah měření: -40 °C až 300 °C
• Spotřeba proudu: ~ 12 mA
• Přesnost: ± 2 °C (okolní teplota od 0 °C do 50 °C)
• Obnovovací frekvence: 0,5 Hz až 64 Hz
• Pracovní teplota: -40 °C až 125 °C
• Rozměry: 25 x 16 mm

‌
