Popis

IPS displej navržený pro práci s deskou Raspberry Pi Pico. Modul je založen na systému ST7789VW, komunikuje přes rozhraní SPI. Úhlopříčka obrazovky je 2,00 „ a její rozlišení je 320 x 240 px . Může zobrazit 65 tisíc barev z rozsahu RGB. Velikost jednoho pixelu je 0,1275 x 0,1275 mm.

Popis produktu: IPS LCD displej 2 “ 320x240px – SPI – 65K RGB – pro Raspberry Pi Pico – Waveshare 19888

IPS displej navržený pro práci s deskou Raspberry Pi Pico . Modul je založen na systému ST7789VW, komunikuje přes rozhraní SPI. Úhlopříčka obrazovky je 2,00 „ a její rozlišení je 320 x 240 px . Může zobrazit 65 tisíc barev z rozsahu RGB. Velikost jednoho pixelu je 0,1275 x 0,1275 mm. Modul je vybaven čtyřmi tlačítky pro jakékoli použití uživatelem.

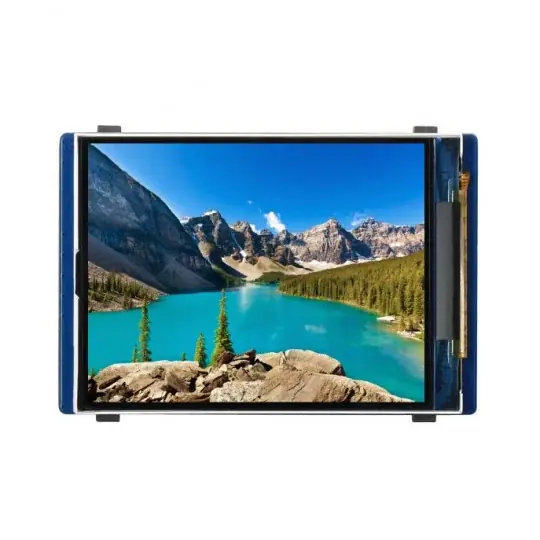

IPS displej 2 „320 x 240 px navržený pro práci s Raspberry Pi Pico.

Produkt je kompatibilní s Raspberry Pi Pico

Výrobce poskytuje stránku produktu Wiki, která obsahuje informace o pinech modulu a podrobnou uživatelskou příručku. Dozvíte se také, jak připojit displej.

Kolíky modulu displeje pro Raspberry Pi Pico.

Kolíky modulu displeje k Pico

Modul je vybaven zásuvkou, do které můžete přímo připojit desku Raspberry Pi Pico nebo provést připojení pomocí vodičů. Mezi kolíky jsou:

• VSYS – napájecí napětí od 1,8 V do 5,5 V
• GND – základ systému
• GP8 | LCD_DC – LCD datový / příkazový řádek, vysoký stav pro data, nízký pro příkazy
• GP9 | LCD_CS – řádek pro výběr systému, aktivovaný s nízkým stavem
• GP10 | SDIO_CLK – hodinová linka SDIO
• GP10 | CLK – hodinová linka SPI
• GP11 | DIN – SPI datová linka
• GP12 | LCD_RST – reset LCD, aktivovaný nízkým stavem
• GP13 | LCD_BL – podsvícení LCD
• GP14 | KEY0 – uživatelské tlačítko 0
• GP15 | KEY1 – Uživatelské tlačítko 1
• GP16 | KEY2 – Uživatelské tlačítko 2
• GP17 | KEY3 – uživatelské tlačítko 3

Specifikace displeje

• Pracovní napětí: od 2,6 V do 5,5 V
• Rozhraní: 4vodičové SPI
• Typ obrazovky: IPS
• Čip: ST7789VW
• Úhlopříčka: 2,00 „
• Rozlišení: 320 x 240 px
• Počet zobrazených barev: 65k RGB
• Velikost displeje: 40,80 x 30,60 mm
• Velikost pixelu: 0,1275 x 0,1275 mm
• Rozměry modulu: 52 x 35 mm

Obsah soupravy

• 2 „displej

Předmětem prodeje je displej, modul Raspberry Pi Pico lze zakoupit samostatně.
