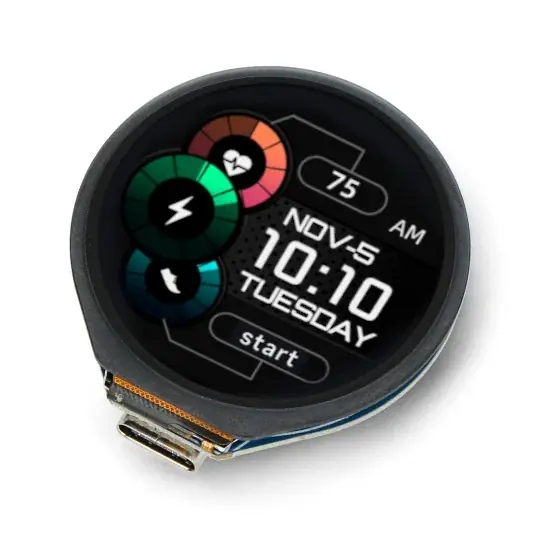

IPS kulatý LCD displej 1,28'' 240x240px – RP2040, 6osý snímač – Waveshare 24580 Dokud Zásoby Vydrží

Popis

1,28″ IPS kulatý dotykový LCD displej je modul založený na mikrokontroléru RP2040 s dvoujádrovým procesorem ARM Cortex M0+ s taktem 133 MHz, který vyrobila společnost Waveshare. Má 246 KB SRAM a16 MB Flash paměti a umožňuje zobrazení obrazu v rozlišení 240 x 240 px a 65 tisících barev.

Popis produktu: IPS kulatý LCD displej 1,28“ 240 x 240 px – RP2040, 6osý snímač – Waveshare 24580

Kulatý 1,28palcový IPS dotykový LCD displej je modul založený na mikrokontroléru RP2040 s dvoujádrovým procesorem ARM Cortex M0+ taktovaným na 133 MHz, který je použit v Raspberry Pi Pico . To bylo produkováno Waveshare. Má 246 KB SRAM a 16 MB Flash paměti a umí zobrazovat obrázky v rozlišení 240 x 240 px a 65 000 barvách. Je také vybaven portem USB Type-C pro nabíjení lithium-iontové baterie, který nabízí režim nízké spotřeby energie.

Výrobce připravil podrobnou uživatelskou příručku s ukázkovými kódy programů – podívejte se!

IPS kulatý LCD displej 1,28“ 240 x 240 px – RP2040, 6osý snímač – Waveshare 24580.

Displej má vestavěný čip RP2040, který je vybaven procesorem ARM Cortex M0+.

Hlavní vlastnosti modulu s displejem

• Na základě mikrokontroléru Raspberry Pi RP2040 vyrobeného ve Velké Británii
• Dvoujádrový ARM Cortex M0+ taktovaný až na 133 MHz
• 264 kB SRAM a 16 MB Flash paměti
• Konektor USB Type-C
• Vestavěný 1,28″ kruhový IPS LCD displej s rozlišením 240 x 240 px a 65 tisíc barvami
• Disponuje akcelerometrem a gyroskopovým senzorem, který umožňuje sledovat pohyb uživatele
• Konektor pro připojení dobíjecí lithiové baterie
• Podpora pro zařízení a hostitele USB 1.1
• Režim spánku s nízkou spotřebou energie
• Programování přetažením pomocí velkokapacitního úložiště USB
• Přesné hodiny a časovač
• Senzor teploty
• 6pinový GPIO přes konektor SH1.0

Dotykový LCD displej

Tento kompaktní dotykový displej nabízí vizuální interakci s uživatelem a umožňuje zobrazení dat a grafiky atraktivním způsobem. Díky kruhovému tvaru je ideální pro aplikace, kde se tradiční obdélníkové displeje nevejdou, jako jsou hodinky a nositelná zařízení.

Mikrokontrolér RP2040

Vestavěný mikrokontrolér RP2040 je hlavní součástí displeje a zajišťuje jeho inteligentní provoz. Byl navržen Raspberry Pi Foundation a jedná se o výkonný čip schopný zpracovávat nejrůznější úkoly a instrukce, umožňující vytváření pokročilých funkcí a interakcí na displeji.

LCD displej umožňuje přehlednou prezentaci dat.

Zařízení podporuje C/C++, MicroPython a Arduino.

Podpora programovacího jazyka

Displej byl navržen pro práci s různými programovacími jazyky, jako je C/C++, MicroPython a Arduino . To dává vývojářům flexibilitu při výběru správného jazyka a platformy pro jejich projekt.

Akcelerometr a gyroskopový senzor

Vestavěné pohybové senzory umožňují, aby displej reagoval na pohyb a orientaci . Akcelerometr měří zrychlení, zatímco gyroskop odhaduje úhlovou rychlost. Displej si díky tomu dokáže upravit svůj chod v závislosti na poloze, pohybu nebo sklonu, což otevírá nové možnosti interakcí a funkcí.

Prvky na desce

1. USB Type-C
2. Systém řízení nabíjení baterie – ETA6096
3. Regulátor napětí – RT9013-33GB, 500 mA LDO
4. NOR-Flash paměť 16 MB – W25Q128JVSIQ
5. Dvoujádrový procesor taktovaný až na 133 MHz – RP2040
6. IMU s 3osým akcelerometrem a 3osým gyroskopem – QMI8658C
7. Spouštěcí tlačítko
8. Tlačítko reset
9. Konektor baterie 3,7V MX1,25 umožňuje současné nabíjení baterie a napájení modulu

Uspořádání prvků na desce. Kulatý IPS LCD displej s RP2040 a 6osým IMU senzorem.

Specifikace modulu

• Ovladač LCD: GC9A01A
• Rozhraní LCD: SPI
• Panel displeje: IPS
• Rozlišení: 240 x 240 px
• Velikost displeje: Φ 32,4 mm
• Velikost pixelu: 0,135 x 0,135 mm
• Senzor IMU: QMI8658C
• Akcelerometr:
• rozlišení: 16bit
• rozsah měření: ± 2, ± 4, ± 8, ± 16 g
• Gyroskop:
• rozlišení: 16bit
• rozsah měření: ± 16, ± 32, ± 64, ± 128, ± 256, ± 512, ± 1024, ± 2048°/sec

Nastavte obsah

• Kulatý LCD dotykový displej 1,28“ 240 x 240 px – RP2040, 6osý snímač – Waveshare 24580
• Kabel SH1.0, 12-pin
