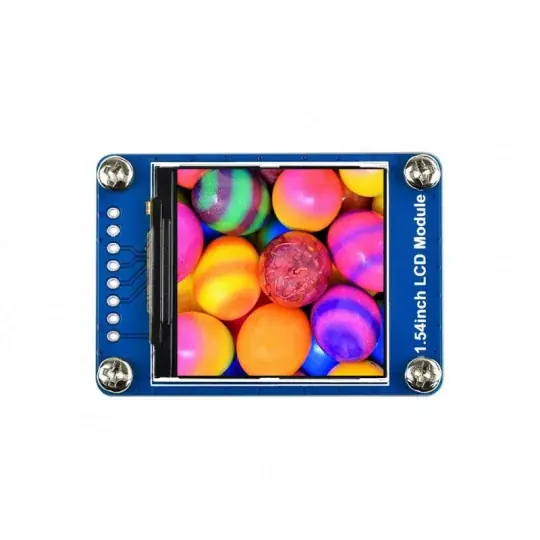

IPS 65K RGB LCD displej – 240x240px 1,54 '' SPI – Waveshare 18079 Hit Sezóny

Popis

IPS LCD displej vyrobený společností Waveshare, vybavený ovladačem ST7789. Úhlopříčka obrazovky je 1,54 “ a rozlišení 240 x 240 px . Modul používá pro komunikaci s modulem řadiče 4kolíkové rozhraní SPI. Prezentuje obrázky až v 65 000 barvách z rozsahu RGB. I přes malou velikost modulu je zobrazený obraz jasný a čitelný.

Popis produktu: LCD IPS 65K RGB displej – 240 x 240 px 1,54 “ SPI – Waveshare 18079

IPS LCD displej vyrobený společností Waveshare , vybavený ovladačem ST7789. Úhlopříčka obrazovky je 1,54 “ a rozlišení 240 x 240 px . Modul používá pro komunikaci s modulem řadiče 4kolíkové rozhraní SPI. Prezentuje obrázky až v 65 000 barvách z rozsahu RGB. I přes malou velikost modulu je zobrazený obraz jasný a čitelný.

IPS 65K RGB LCD displej – 240 x 240 px 1,54 “ SPI.

Produkt je kompatibilní s Arduino, Raspberry Pi a STM32

Výrobce poskytuje stránku produktu Wiki , která obsahuje podrobnou uživatelskou příručku, která významně usnadňuje zahájení práce s displejem. K dispozici je také dokumentace k ovladači ST7789VW.

Displej využívá 4kolíkové komunikační rozhraní SPI.

Technická specifikace displeje

• Typ: LCD IPS
• Úhlopříčka displeje: 1,54 mm
• Rozlišení obrazovky: 240 x 240 px
• Barvy displeje: 65K RGB
• Komunikační rozhraní: sběrnice SPI (4vodičová)
• Integrovaný ovladač: ST7789
• Kompatibilní s řadiči, jako jsou Raspberry Pi / Arduino / STM32
• Napájecí napětí: 3,3 V / 5 V
• Velikost displeje: 27,72 x 27,72 mm
• Velikost pixelu: 0,1155 x 0,1155 mm
• Rozměry modulu: 50 x 35 mm

Obsah soupravy

• IPS 65K RGB LCD displej – 240 x 240 px 1,54 “ SPI
• Připojovací kabel Grove – 8kolíkový, dlouhý 20 cm

Popis vodičů a schéma zapojení

Displej má dvě možnosti připojení – pomocí standardního konektoru Grove nebo přes pájecí podložky s roztečí 2,54 mm. Každý pin na desce byl popsán, takže uživatel nebude mít problém s příslušným připojením. Měli byste připojit modul displeje k řadiči podle následujících závislostí:

• VCC – napájecí kolík 3,3 V nebo 5 V
• GND – základ systému
• DIN – vstupní kolík datové linky rozhraní SPI
• CLK – vstupní pin hodinové linky rozhraní SPI
• CS – výběr čipu
• DC – pin pro výběr dat / příkazů (vysoký stav – data; nízký stav: příkazy)
• RST – PIN RESETU
• BL – kolík odpovědný za podsvícení

Schéma připojení s využitím minipočítače Raspberry Pi, který je nutno zakoupit samostatně.
