Ihned K Objednání Převodník TTL na RS485 s galvanickým oddělením – Waveshare 27479

Popis

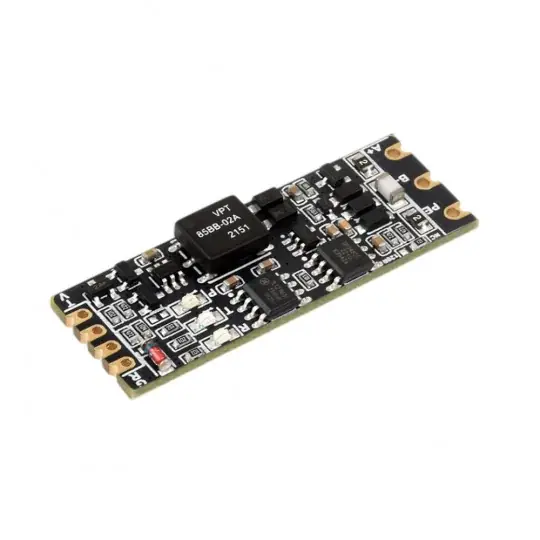

Převodník TTL na RS485 (C) je kompaktní, profesionální modul určený k převodu signálů TTL (3,3 V/5 V) na diferenciální signál RS485 , což umožňuje stabilní komunikaci na velké vzdálenosti. Je určen pro průmyslové aplikace, automatizaci, měřicí systémy a vestavěné projekty, kde je klíčová spolehlivost, odolnost proti rušení a bezpečnost přenosu.

‌

Popis produktu: Převodník TTL na RS485 s galvanickým oddělením – Waveshare 27479

Převodník TTL na RS485 (C) je kompaktní, profesionální modul určený k převodu signálů TTL (3,3 V/5 V) na diferenciální signál RS485 , což umožňuje stabilní komunikaci na velké vzdálenosti. Byl navržen pro průmyslové aplikace, automatizaci, měřicí systémy a vestavěné projekty , kde jsou klíčové spolehlivost, odolnost proti rušení a bezpečný přenos. Modul se vyznačuje plným galvanickým oddělením napájení a signálů , čímž účinně chrání hostitelská zařízení před přepětím, zemními smyčkami a elektromagnetickým rušením. Vestavěné ochranné prvky, jako jsou TVS, ochranné diody a samoresetovací pojistka , zajišťují stabilní provoz i v náročných podmínkách prostředí. Díky pinům s proužkovanou hranou a povrchové úpravě ENIG (imerzní zlato) lze převodník snadno integrovat přímo na desky plošných spojů .

Nabízíme také další produkty od Waveshare – podívejte se na ně!

Převodník TTL na RS485 s galvanickým oddělením – Waveshare 27479. Převodník TTL na RS485 (C) je kompaktní, profesionální modul určený k převodu signálů TTL (3,3 V/5 V) na diferenciální signál RS485.

Speciální funkce

• Převod signálu TTL na RS485 (half duplex)
• Kompatibilní s úrovněmi TTL od 3,3 V do 5 V
• Galvanické oddělení napájení a signálů – vysoká odolnost vůči rušení
• Vestavěné zabezpečení:
• Přepěťové a antistatické TVS
• Ochrana proti elektrostatickému výboji (ESD) do 6 kV
• ochrana proti přepětí a nadproudu
• samoresetovací pojistka
• Podporuje komunikaci typu point-to-point a point-to-multipoint
• Integrovaný zakončovací odpor 120 Ω (aktivuje se pájecí propojkou)
• Kompaktní rozměry a průchozí otvory s prolisovanými drážkami pro snadnou instalaci
• LED diody indikující napájení a přenos TX/RX

Praktické aplikace

Převodník TTL na RS485 (C) je ideální pro projekty vyžadující spolehlivou komunikaci na dlouhé vzdálenosti, jako jsou průmyslové automatizační systémy, senzorové sítě, měřicí systémy, PLC, systémy BMS a řešení IoT. Díky galvanickému oddělení je obzvláště doporučován pro instalace náchylné k rušení, rozdílům zemního potenciálu a elektrostatickému výboji.

Technické specifikace převodníku

• Napájení: DC 3,3 V až 5 V
• Úrovně TTL: 3,3 V/5 V
• Komunikační režim: poloduplexní
• Standardy: TTL / RS485
• TTL přenos:
• dosah: < 10 m
• režim: bod-bod
• Přenos RS485:
• dosah: až cca 1,2 km
• režim: point-to-multipoint (až 32 uzlů, doporučeno opakovačů nad 16)
• Zabezpečení RS485:
• 200W přepěťová ochrana
• Ochrana proti elektrostatickému výboji (ESD) do 6 kV
• Zakončovací odpor: 120 Ω (propojka)
• Izolace: napájení a signály (vestavěná)
• Rozhraní: TTL (RXD, TXD), RS485 (A+, B-, PE)
• LED indikátory: PWR, TXD, RXD
• Rozměry: 42,8 × 15,2 × 4,75 mm

Obsah sady

• 1x převodník TTL na RS485 (C) s galvanickým oddělením

Díky provlékaným průchozím otvorům a povrchové úpravě ENIG (imerzní zlato) lze převodník snadno integrovat přímo do desek plošných spojů.
