Ihned K Objednání Gravitační – multifunkční senzor prostředí – DFRobot SEN0501

Popis

Modul senzoru prostředí od DFRobot se skládá ze senzoru teploty a vlhkosti SHTC3, senzoru tlaku BMP280 , senzoru okolního prostředí VEML8511 a senzoru UV záření ML8511 . Senzor prostředí využívá dvě komunikační rozhraní UART a I2C . Je napájen napětím od 3,3V do 5V.

Popis produktu: Gravitační – multifunkční senzor prostředí – DFRobot SEN0501

Modul senzoru prostředí od DFRobot se skládá ze senzoru teploty a vlhkosti SHTC3, senzoru tlaku BMP280 , senzoru okolního prostředí VEML8511 a senzoru UV záření ML8511 . Senzor prostředí využívá dvě komunikační rozhraní UART a I2C . Je napájen napětím od 3,3V do 5V. Senzor lze použít k vytvoření vnitřních a venkovních monitorovacích systémů prostředí.

Produkt je kompatibilní s Arduino
Výrobce připravil podrobnou uživatelskou příručku .

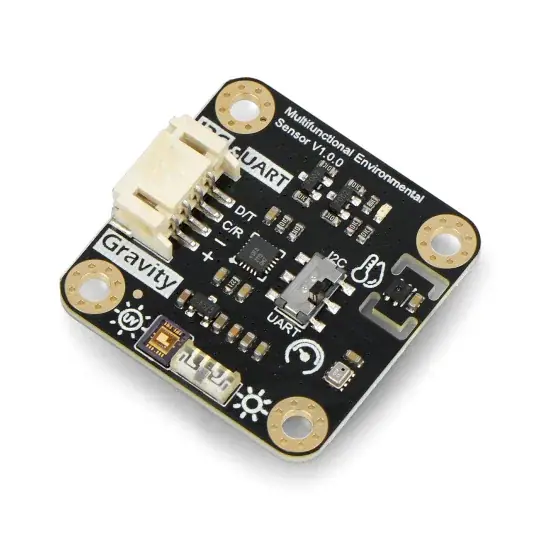

Gravitační – multifunkční senzor prostředí – DFRobot SEN0501.

Multifunkční senzor prostředí je dodáván s propojovacím kabelem.

Vlastnosti senzoru prostředí

• Snímač je vybaven Gravity konektorem, který umožňuje pohodlné připojení vodičů – bez nutnosti pájení
• Vysoce integrovaný modul, dokáže sledovat různá data současně (teplota, vlhkost, barometrický tlak, nadmořská výška, intenzita ultrafialového záření, intenzita okolního světla)
• Modul zaručuje přesnost dat díky vhodně zvoleným senzorům

Doporučené použití

• Monitorování kvality vzduchu v interiéru
• Prvek meteorologické stanice
• Používá se v projektech chytré domácnosti

Popis kolíků a příklad schématu zapojení

Senzor by měl být připojen k mikrokontroléru, jak je znázorněno na obrázku vpravo. Připojení UART je na levé straně a připojení I2C je na pravé straně obrázku.

• D / T : I2C SDA / UART datový přenos dat
• C / R : I2C hodinová linka SCL / UART přijímá data
• “ – „: GND – zem
• “ + „: napájení

Multifunkční senzor prostředí – připojení (vlevo UART, vpravo I2C) s DFRdiuno Uno R3.

Rozměry modulu senzoru prostředí DFRobot.

Specifikace modulu senzoru prostředí DFRobot

• Napájecí napětí: od 3,3 V do 5 V
• Intenzita proudu: 45 mA
• Komunikační rozhraní: I2C, UART
• Pracovní teplota: -20 °C až 70 °C
• Rozměry modulu: 32 x 32 mm
• Velikost montážního otvoru: M3 (⌀ 3 mm)
• Vzdálenost mezi středy montážních otvorů: 25 mm

Obsah sady

• Gravitační – multifunkční senzor prostředí V1.0.0
• 4pinový propojovací kabel s Gravity konektorem

Senzor barometrického tlaku

• Vestavěný senzorový čip: BMP280
• Rozsah měření barometrického tlaku: od 300 hPa do 1100 hPa
• Relativní přesnost barometrického tlaku: ± 0,12 hPa
• Přesnost absolutního barometrického tlaku: ± 1 hPa

UV senzor

• Vestavěný senzorový čip: ML8511
• Rozsah měření pro ultrafialové záření:
• UV-A (od 320 do 400 nm)
• UV-B (od 280 do 320 nm)
• Jednotka výstupu ultrafialového záření: mW/ ^m2

Senzor teploty a vlhkosti

• Vestavěný snímací čip: SHT-C3
• Přesnost relativní vlhkosti: ± 2 % RH
• Rozlišení relativní vlhkosti: 0,01 % RH
• Rozsah měření relativní vlhkosti: 0 RH až 100 RH
• Přesnost teploty: ± 0,2 °C
• Rozlišení měření teploty: 0,01 °C
• Rozsah měření teploty: -40 °C až 125 °C

Senzor okolního světla

• Vestavěný senzorový čip: VEML7700
• Přesnost měření okolního světla: 0,0036 lx / ct
• Rozsah okolního světla: 0 klx až 120 klx

‌
