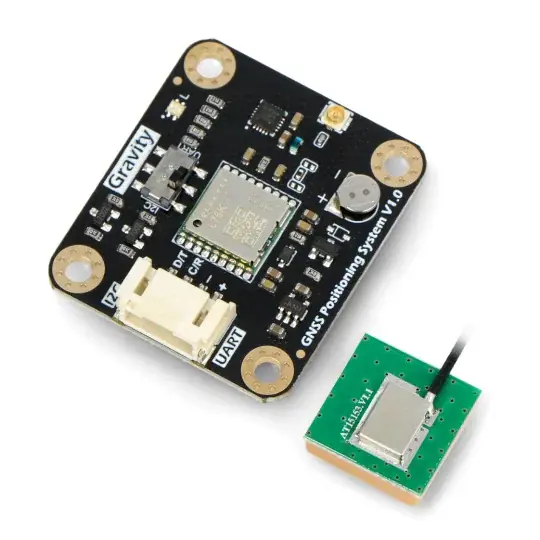

Ihned K Objednání Gravitace – GNSS GPS modul přijímače BeiDou – I2C/UART – DFRobot TEL0157

Popis

Přijímací modul GNSS GPS BeiDou s Gravity konektorem výrobce DFRobot. Polohovací modul GNSS podporuje polohování jednotlivých i více systémů. Pracuje s BeiDou , GPS , GLONASS a dalšími multi-satelitními systémy . Vyznačuje se vyšší přesností a vyšší rychlostí než tradiční určování polohy pomocí jediného GPS. Poskytuje velmi přesné údaje o poloze, jako je zeměpisná délka, zeměpisná šířka, nadmořská výška a aktuální čas, a to i ve složitém městském prostředí. Modul je kompatibilní s Arduino, ESP32 a Raspberry Pi.

Popis produktu: Gravitační – GNSS modul GPS přijímače BeiDou – I2C / UART – DFRobot TEL0157

Přijímací modul GNSS GPS BeiDou s Gravity konektorem výrobce DFRobot. Polohovací modul GNSS podporuje polohování jednotlivých i více systémů. Pracuje s BeiDou , GPS , GLONASS a dalšími multi-satelitními systémy . Vyznačuje se vyšší přesností a vyšší rychlostí než tradiční určování polohy pomocí jediného GPS. Poskytuje velmi přesné údaje o poloze, jako je zeměpisná délka, zeměpisná šířka, nadmořská výška a aktuální čas, a to i ve složitém městském prostředí. Modul je kompatibilní s Arduino, ESP32 a Raspberry Pi.

Gravitace – GNSS modul GPS přijímače BeiDou – I2C / UART – DFRobot TEL0157.

Deska má čtyři otvory pro snadnou montáž a demontáž.

Satelitní navigace – co je GNSS?

GNSS je globální navigační systém Global Navigation Satellite Systems, který pokrývá celou Zemi. Jeho hlavním úkolem je určit pozici uživatele. Mezi GNSS systémy patří také GPS Global Positioning System a GLONASS. Zajímá vás, jak funguje satelitní navigace? Je to jednoduché – jako druh radionavigace využívá rádiové vlny, které jsou vysílány z umělých družic, k určení polohy bodů a pohybujících se přijímačů spolu s parametry jejich pohybu po povrchu Země.

Doporučené použití modulu

• Navigace pro řízení a létající vozidla
• Ruční polohovací sledovač
• Sledování položky
• Chytrá meteostanice

Popis pinů a schéma zapojení

Modul podporuje dvě komunikační rozhraní – I2C a UART. Uživatel si může zvolit způsob komunikace v závislosti na potřebách projektu. Připojte kolíky podle níže uvedené závislosti:

• D / T – datová linka sběrnice I2C / vysílač sběrnice UART
• C / R – hodiny sběrnice I2C / linka přijímače sběrnice I2C
• „-“ – GND – uzemnění systému
• „+“ – VCC – napájecí kolík desky

Další informace o připojení modulu naleznete v uživatelské příručce .

Propojení modulu s deskou DFRduino pomocí sběrnice I2C.

Komponenty obsažené v sadě.

Technické specifikace

• Provozní napětí: 3,3 V až 5,5 V DC
• Výstupní signál: I2C / UART
• Přesnost polohování: 2,0 m CEP
• Doba odezvy: 30 s pro studený start; 2s pro horký start
• Spotřeba proudu: 40 mA
• Rozhraní antény: IPEX1
• Frekvence antény: 1561 MHz až 1575,42 MHz ± 3 MHz
• Rozměry desky: 27 x 37 mm

Obsah sady

• GNSS polohovací modul
• Aktivní GPS / BeiDou keramická anténa s konektorem IPEX1
• Propojovací kabel s konektorem Gravity
