Horká Nabídka nRF7002-EB – Rozšiřující deska WiFi 6 pro Nordic Thingy:53 – Nordic Semiconductor

Popis

Nordic Semiconductor nRF7002-EB je kompaktní rozšiřující deska, která přidává podporu WiFi 6 k platformě Nordic Thingy:53 . Modul, založený na Wi-Fi Companion IC nRF7002, podporuje pásma 2,4 GHz a 5 GHz . Deska komunikuje pomocí rozhraní SPI , což zajišťuje bezproblémovou interoperabilitu s Bluetooth LE, ZigBee, Thread a Matter. Deska je plně podporována sadou nRF Connect SDK .

Popis produktu: nRF7002-EB – rozšiřující deska WiFi 6 pro Nordic Thingy:53 – Nordic Semiconductor

Nordic Semiconductor nRF7002-EB je rozšiřující deska navržená pro přidání konektivity WiFi 6 k prototypovací platformě Nordic Thingy:53 . Modul využívá integrovaný obvod nRF7002 Wi-Fi Companion , který umožňuje vytvářet energeticky úsporné aplikace IoT pracující v pásmech 2,4 GHz a 5 GHz . Deska komunikuje s hostitelským systémem přes SPI a využívá 3vodičové rozhraní pro koexistenci, což umožňuje kompatibilitu s Bluetooth LE, Thread a ZigBee. Integrace s nRF Connect SDK poskytuje přístup k vývojové podpoře, příkladům a hotovým nástrojům pro rychlý start.

nRF7002-EB – Rozšiřující deska WiFi 6 pro Nordic Thingy:53 – Nordic Semiconductor.

Deska používá jako hostitelský procesor Thingy:53 SoC. Komunikace probíhá přes rozhraní SPI.

Hlavní vlastnosti modulu nRF7002-EB

• Integrovaný obvod nRF7002 Wi-Fi Companion : Podporuje energeticky úspornou komunikaci WiFi 6 pro aplikace IoT
• Provoz v pásmech 2,4 GHz a 5 GHz : možnost použití dvou frekvenčních rozsahů
• Kompatibilita s Nordic Thingy:53 : Rychlé připojení přes konektor na hraně desky plošných spojů
• Podpora nRF Connect SDK : Přístup k příkladům, knihovnám a vývojovým nástrojům
• Podpora WiFi 6 : Podpora technologií OFDMA, Beamforming a Target Wake Time
• Rozhraní SPI/QSPI : komunikace s hostitelským čipem v prototypových projektech
• Otvory na hranách : možnost pájení desky k vlastním návrhům plošných spojů
• Podpora Matter : Možnost prototypovat zařízení chytré domácnosti pomocí WiFi, Bluetooth LE a Thread

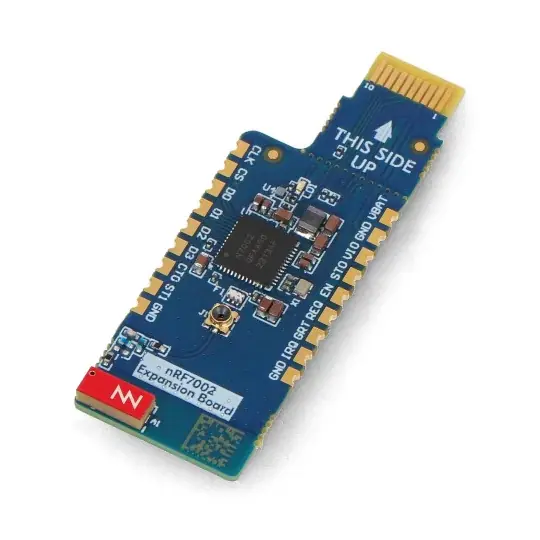

Součásti na desce nRF7002-EB

1. 2,4 GHz/5 GHz WiFi anténa – integrovaná anténa na desce plošných spojů umožňující bezdrátovou komunikaci ve dvou frekvenčních pásmech
2. SWF port pro RF měření – servisní konektor určený pro testování a měření parametrů rádiových signálů
3. Integrovaný obvod nRF7002 Wi-Fi 6 Companion – hlavní čip zodpovědný za komunikaci WiFi 6
4. Konektor na hraně desky plošných spojů – rozhraní umožňující připojení desky k platformě Nordic Thingy:53

Uspořádání prvků.

Modul nRF7002 podporuje pokročilé funkce WiFi 6, jako je OFDMA, Beamforming a Target Wake Time (TWT).

Praktické aplikace desky WiFi 6

Deska nRF7002-EB je ideální pro projekty IoT vyžadující stabilní a energeticky úspornou bezdrátovou komunikaci . Desku lze použít v chytrých domácnostech, průmyslové automatizaci, nositelných zařízeních, monitorovacích systémech a aplikacích strojového učení . Modul podporuje WiFi 6 a spolupracuje s Thingy:53, takže umožňuje přenos dat do Edge Impulse Studio přímo přes WiFi, bez nutnosti chytrého telefonu připojeného přes Bluetooth LE. Rozšíření je také dobrou volbou pro prototypování zařízení Matter, kde WiFi poskytuje vysokou propustnost, Bluetooth LE se používá pro spouštění a Thread podporuje energeticky úsporné mesh sítě.

Technické specifikace modulu WiFi 6 nRF70021Azcx1X3EB

• Čip: Integrovaný obvod Wi-Fi Companion nRF7002
• Standard WiFi: IEEE 802.11a/b/g/n/ac/ax
• Podporovaná pásma: 2,4 GHz a 5 GHz
• Provozní režim WiFi: STA
• Propustnost PHY: Až 86 Mbps
• Modulace: 64 QAM (MCS7)
• Šířka kanálu: 20 MHz
• Komunikační rozhraní: SPI / QSPI
• Podporované funkce: OFDMA, tvarování paprsku, doba probuzení cíle
• Kompatibilita: Nordic Thingy:53
• Podporované technologie: WiFi 6, Bluetooth LE, Thread, Matter
• Konektory: Otvory na hranách, SWF
• Podpora vývoje: nRF Connect SDK
• Typ antény: Integrovaná anténa na desce plošných spojů

Obsah sady

• Deska nRF7002-EB od společnosti Nordic Semiconductor

Ukázkový software Edge Impulse umožňuje odesílat vzorky dat přímo do cloudu přes WiFi.
