Popis

Adafruit LPS28 (LPS28DFW) je senzor barometrického tlaku se širokým rozsahem měření. Měření až 4060 hPa , ideální pro podvodní a vědecké aplikace. Díky 24bitovému rozlišení , vysoké přesnosti ±0,5 hPa a rozhraní I2C umožňuje přesné měření výšky a hloubky až 40 m . Podpora STEMMA QT / Qwiic umožňuje rychlé připojení bez nutnosti pájení.

Popis produktu: LPS28DFW – I2C tlakový senzor – STEMMA QT / Qwiic – Adafruit 6067

Adafruit LPS28 je moderní modul se senzorem LPS28DFW , který se vyznačuje výrazně větším rozsahem měření než standardní barometrické senzory. Umožňuje měření tlaku až do 4060 hPa , což umožňuje aplikace ve vysokotlakých prostředích, jako je podvodní robotika nebo výzkumné projekty. Senzor nabízí vysokou přesnost a nízký šum , stejně jako rychlé vzorkovací frekvence až 200 Hz . Díky rozhraní I2C a konektorům STEMMA QT/ Qwiic je integrace s mikrokontroléry rychlá a pohodlná. Senzor má vestavěnou teplotní kompenzaci a kovový port , který umožňuje připojení tenkých flexibilních kabelů pro přesné měření tlaku. Díky použití speciálního ochranného gelu je snímací prvek odolný vůči vysokým tlakům (až 10 000 hPa) a vybraným chemikáliím. Modul pracuje s logikou 3,3 V a 5 V , což z něj činí skutečně univerzální řešení pro elektronické nadšence.

Výrobce připravil podrobnou uživatelskou příručku – podívejte se na ni!

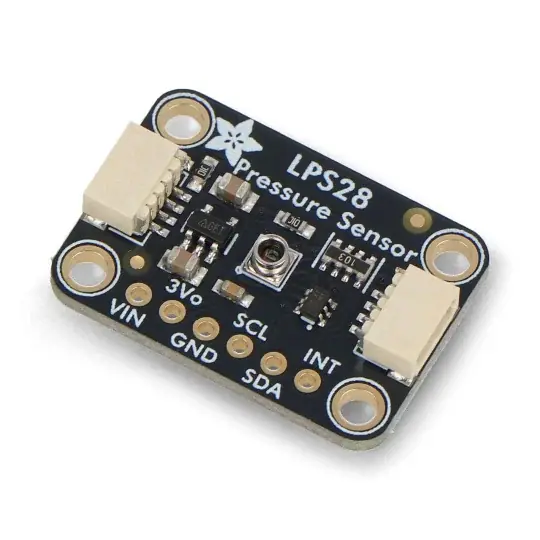

LPS28DFW – Tlakový senzor I2C – STEMMA QT / Qwiic – Adafruit 6067.

Senzor má kovový port, takže k němu lze připojit tenkou hadičku pro měření tlaku mimo pájecí bod.

Hlavní vlastnosti tlakového senzoru

• Rozsah měření tlaku : od 260 hPa do 4060 hPa – ideální pro podvodní aplikace
• Vysoká přesnost : ±0,5 hPa – přesné měření výšky
• Rozlišení : 24bitové čtení
• Nízká hladina hluku : 0,32 Pa
• Vzorkovací frekvence : 1 Hz až 200 Hz
• Rozhraní : I2C a MIPI I3C
• Konektory : STEMMA QT / Qwiic – není nutné pájení
• Napájení : 3,3 V a 5 V

Rozhraní a zapojení pinů tlakového senzoru LPS28

Modul je vybaven kompletní sadou pinů pro snadnou integraci s mikrokontroléry . Pin VIN se používá pro napájení, zatímco pin 3Vo poskytuje 3,3 V. Komunikační linky SCL a SDA podporují rozhraní I2C a mají vestavěné pull-up rezistory kompatibilní s logikou 3,3 V a 5 V. Pro hardwarová přerušení je k dispozici také pin INT. Propojka SA0 umožňuje změnu adresy I2C z 0x5C na 0x5D. Klasické 2,54mm goldpin konektory umožňují montáž na nepájivé desky, zatímco konektory STEMMA QT / Qwiic umožňují rychlé a bezpájkované připojení.

Senzor může pracovat na logických úrovních 3,3 V (Feather/Raspberry Pi) nebo 5 V (Arduino/Metro328).

Senzor lze připojit pomocí konektorů STEMMA QT nebo standardních připojovacích kabelů.

Kompatibilita a programování Adafruit LPS28

Senzor je kompatibilní s platformami jako Arduino , Raspberry Pi a mikrokontroléry podporujícími CircuitPython . Díky rozhraní I2C vyžaduje komunikace pouze několik vodičů, což zjednodušuje návrh systému. Výrobce poskytuje hotové knihovny pro Arduino a CircuitPython/Python , což vám umožní rychlý start. Podpora FIFO, přerušení a vzorkovací frekvence umožňuje přizpůsobení provozu pro různé aplikace.

Technické specifikace tlakového senzoru

• Typ senzoru: tlakový
• Čip: LPS28DFW
• Rozsah (režim 1): 260 hPa až 1260 hPa
• Rozsah (režim 2): 260 hPa až 4060 hPa
• Přesnost: ±0,5 hPa
• Hluk: 0,32 Pa
• Rozlišení: 24bitové
• Frekvence: 1 Hz až 200 Hz
• Rozhraní: I2C, MIPI I3C
• Adresa I2C: 0x5C (výchozí) / 0x5D
• Napájení: 3,3 V / 5 V
• Rozměry: 25,4 × 17,8 × 4,8 mm
• Hmotnost: 1,8 g

Obsah sady

• Modul Adafruit LPS28 (LPS28DFW)
• Proužek Goldpin 1 x 6pinový, rozteč 2,54 mm

Prvky obsažené v sadě.
