Komunikační modul Realtek RTL8720DN , který umožňuje implementovat bezdrátovou komunikaci do našeho projektu. Produkt umožňuje komunikaci přes WiFi pomocí frekvencí 2,4 GHz a 5 GHz a pomocí technologie Bluetooth Low Energy 5.0 . Kromě čipu odpovědného za komunikaci má produkt vysoce kvalitní mikrokontrolér KM4 a mikrokontrolér KM0.

Popis produktu: Dvoupásmový komunikační modul Realtek RTL8720DN – WiFi 2,4 GHz / 5 GHz a Bluetooth 5.0

Komunikační modul Realtek RTL8720DN , který umožňuje implementovat bezdrátovou komunikaci do našeho projektu. Produkt umožňuje komunikaci přes WiFi pomocí frekvencí 2,4 GHz a 5 GHz a pomocí technologie Bluetooth Low Energy 5.0 . Kromě čipu odpovědného za komunikaci má produkt vysoce kvalitní mikrokontroléry KM4 a KM0. Modul má interní vestavěnou komunikační anténu.

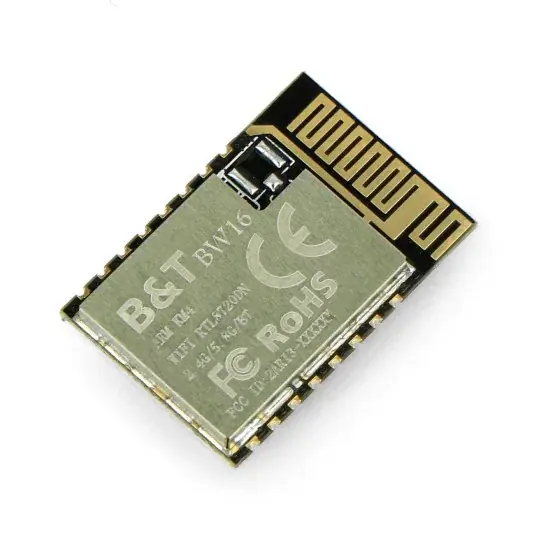

Bezdrátový komunikační modul RTL8720DN.

Rozhraní implementovaná v modulu RTL8720DN

Modul má 16 výstupních pinů na zadní straně desky, prostřednictvím specifických pinů můžeme použít specifická rozhraní. Tyto jsou:

  • 1x ADC rozhraní
  • 2x UART rozhraní se standardní přenosovou rychlostí
  • 1x I2C rozhraní
  • 1x SPI rozhraní
  • 6x PWM rozhraní

Všechna rozhraní lze navíc použít jako GPIO.

Rozložení pinů a rozhraní modulu.

Technická specifikace modulu

  • Napájení: 3,3 V ± 5%
  • Standard WiFi: IEEE 802.11 a / b / g / n
  • Frekvenční rozsah WiFi: 2,412 GHz až 2,484 GHz a 5,180 GHz až 5,825 GHz
  • Přenosová rychlost:
    • 802.11a: 6, 9, 12, 18, 24, 36, 48, 54 Mb / s
    • 802.11b: 1, 2, 5,5, 11 Mb / s
    • 802.11g: 6, 9, 12, 18, 24, 36, 48, 54 Mb / s
  • Pracovní režim modulu WiFi:
    • Přístupový bod
    • Stanice
    • Přístupový bod / klient
  • Standard Bluetooth: 5,0 BLE
  • Frekvenční rozsah: 2,402 GHz až 2,480 GHz
  • Citlivost Bluetooth přijímače: -92 dBm
  • Vysílací výkon 7 dBm ± 2
  • Pracovní teplota: -20 ° C až 85 ° C
  • Skladovací teplota: -40 ° C až 125 ° C
  • Provozní vlhkost: 10% až 90%
  • Vlhkost při skladování: 5% až 90%
  • Certifikáty: RoHS, FCC, CE, SRRC

Užitečné odkazy

  • Web výrobce: Seeedstudio 102110419
  • Technická dokumentace
Napětí z 3,3 V.
Napětí dolů 3,3 V.
Frekvence od 2,4 GHz
Frekvence do 5 GHz
UC – mikrokontrolér RTL8720DN
Niebezpieczne Komponent
Šířka balení 7 cm
Výška balení 5.5 cm
Hloubka balení 0.5 cm
Váha balení 0.003 kg
