Horká Nabídka DS2482S-800 – Převodník I2C na 1-Wire, 8 kanálů – STEMMA QT/Qwiic – Adafruit 6027

Popis

Adafruit DS2482S-800 je 1-Wire převodník z I2C na 8 kanálů s konektory STEMMA QT/Qwiic . Umožňuje připojit více senzorů DS18B20 a poskytuje plné ovládání kanálů, což výrazně usnadňuje identifikaci připojených zařízení. Je kompatibilní s Arduinem a Raspberry Pi .

Popis produktu: DS2482S-800 – Převodník I2C na 1-Wire, 8 kanálů – STEMMA QT / Qwiic – Adafruit 6027

Vysoce kvalitní převodník sběrnice I2C na 8kanálový 1-Wire rozhraní od společnosti Adafruit , založený na čipu DS2482S-800 . Modul využívající technologii STEMMA QT/Qwiic poskytuje rychlé a bezpájkové připojení k různým platformám, včetně Raspberry Pi , Arduina , Feather a Metro. Ideální pro podporu senzorů DS18B20 v průmyslových, hobby a vzdělávacích aplikacích. Vestavěné pull-up napájení pro parazitní režim, možnost změny adresy I2C a kompaktní design z něj činí mimořádně všestranný nástroj pro každého elektronického inženýra.

Výrobce připravil podrobnou uživatelskou příručku, která vám pomůže s používáním převodníku – podívejte se na ni!

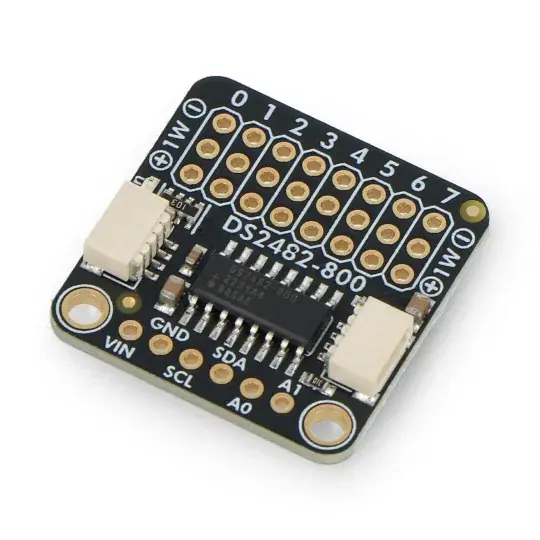

DS2482S-800 – Převodník I2C na 1-Wire, 8 kanálů – STEMMA QT / Qwiic – Adafruit 6027.

Převodník je založen na čipu DS2482S-800.

Hlavní vlastnosti převodníku DS2482S-800

• 8 nezávislých 1-Wire kanálů : každý kanál má vyhrazený signálový, napájecí a zemnící výstup
• Kompatibilní se STEMMA QT/Qwiic : nepájivé konektory pro rychlou integraci s dalšími moduly
• Podporuje napájecí napětí 3V nebo 5V : flexibilní napájení a kompatibilita s více platformami
• Nastavitelná adresa I2C : na jednu sběrnici lze připojit až 8 převodníků
• Vestavěný pull-up pro parazitní napájení : zjednodušuje provoz senzoru bez externího napájení
• Podpora Pythonu, CircuitPythonu a Arduina : široká dostupnost knihoven a příkladů

I/O piny a konektory

Modul má osm sad 1-Wire pinů (0-7), každá ve formě 3pinového konektoru : signál (1W), zem (-) a napájení (+). Tyto konektory umožňují připojení až osmi nezávislých senzorů DS18B20. Zadní strana desky obsahuje adresní propojky A0, A1 a A2 pro změnu adresy I2C (výchozí 0x18) , což umožňuje připojení více modulů na jedné sběrnici. Konektory STEMMA QT / Qwiic po stranách usnadňují integraci s dalšími systémovými komponenty bez nutnosti pájení .

Programování a provoz

Převodník DS2482S-800 je podporován hotovými knihovnami pro Arduino (Adafruit_DS248x) a CircuitPython/Python (Adafruit_CircuitPython_DS248x). Ukázkové skripty umožňují číst data z více kanálů a přesně přiřazovat hodnoty jednotlivým senzorům . Integrace s Raspberry Pi nebo počítačem je realizována prostřednictvím sběrnice I2C a knihovny Blink. Ukázkový kód umožňuje sekvenční odečty teploty z každého kanálu . což usnadňuje diagnostiku a rozpoznávání senzorů v terénu.

Deska je vybavena konektory STEMMA QT.

Prvky obsažené v sadě.

Technické specifikace převodníku

• Čip: DS2482S-800
• Počet 1-Wire kanálů: 8
• Napájení: 3V nebo 5V
• Komunikace: I2C (výchozí adresa 0x18)
• Konektory: STEMMA QT / Qwiic
• 1-Wire výstupy: 8 x 3pinová sada (signál, zem, napájení)
• Vestavěný pull-up pro parazitní napájení
• Možnost změny I2C adresy pomocí propojek
• Indikátor napájení: LED
• Rozměry: 25,6 × 25,3 × 4,9 mm
• Hmotnost: 2,6 g

Obsah sady

• 1x modul Adafruit DS2482S-800
• 1x konektor Goldpin 1x 16pinový
