Horká Nabídka D30V30F6 – step-down měnič – 6V 3,3A – Pololu 4893

Popis

Převodník Pololu D30V30F6 je zařízení určené k efektivnímu převádění vstupního napětí v rozsahu od 6 V do 45 V na stabilních 6 V na výstupu. Vyznačuje se kompaktním designem a vysokou účinností a zároveň nabízí širokou škálu proudové a napěťové ochrany. Tento regulátor dosahuje účinnosti 80% až 95% , což umožňuje dodávat proud 2,5A až 4A v závislosti na vstupním napětí.

‌

Popis produktu: D30V30F6 – step-down měnič – 6 V 3,3 A – Pololu 4893

Malý snižující měnič s výstupním napětím 6V a proudovou účinností 3,3A. Napájení napětím od 6V do 45V. Díky použití technologie konvertoru spínacích režimů (SMPS) je modul mnohem efektivnější než tradiční lineární regulátory , zejména při velkých rozdílech mezi vstupním a výstupním napětím. Regulátor má vestavěnou ochranu proti přepólování do 40 V, ochranu proti nízkému vstupnímu napětí, ochranu proti nadproudu a zkratu a také funkci tepelného vypnutí. Převodník D30V30F6 je vybaven funkcí soft start , která omezuje startovací proud a postupně zvyšuje výstupní napětí. Díky kompaktním rozměrům 17,8 x 20,3 x 9 mm a rozložení pinout kompatibilní s prkénkami na krájení lze modul snadno integrovat do různých projektů.

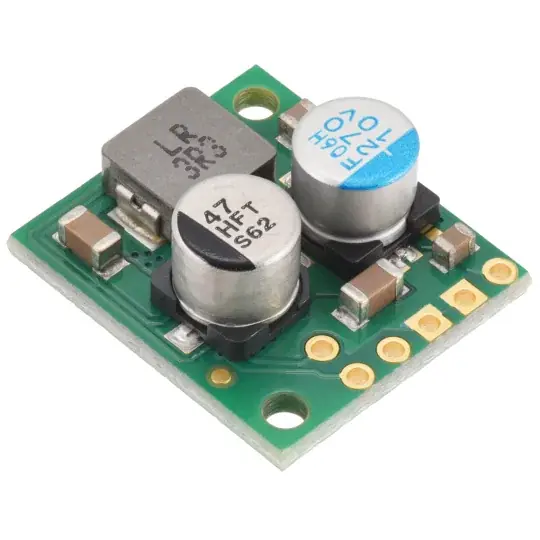

D30V30F6 – step-down měnič – 6 V 3,3 A – Pololu 4893.

Piny převodníku D30V30F6.

Piny převodníku D30V30F6

• VOUT – výstupní napětí 6V
• GND – systémové uzemnění
• VIN – vstupní napětí od 6V do 45V
• CZ – umožňuje ovládat činnost regulátoru nastavením na nízkou nebo vysokou
• PG – open-drain „Power Good“ pin. Klesá, když výstupní napětí regulátoru vzroste o více než 7,5 % nad nebo klesne o více než 9 % pod jmenovité napětí (s hysterezí). V případě použití tohoto pinu je nutné připojit pull-up rezistor.

Účinnost konvertorového systému

Účinnost redukčního měniče D30V30F6 je klíčovým parametrem, zvláště když je důležitá úspora energie nebo minimalizace tvorby tepla. Typická účinnost je 80 % až 95 % v závislosti na vstupním napětí, výstupním napětí a zátěži. Díky použití technologie pulzního měniče zařízení účinně minimalizuje energetické ztráty ve srovnání s lineárními regulátory, takže je ideální pro aplikace vyžadující vysokou účinnost.

Tabulka účinnosti systému.

Maximální výstupní proud.

Maximální dosažitelný výstupní proud

Maximální výstupní proud, který může převodník D30V30F6 dodat , závisí na vstupním napětí a také na dalších faktorech, jako je okolní teplota, proudění vzduchu a absorpce tepla. Graf ukazuje maximální výstupní proudy, které může regulátor dodávat nepřetržitě při pokojové teplotě, bez proudění vzduchu a dodatečného odvodu tepla. Převodník je navržen tak, aby zajistil stabilní provoz a ochranu proti přehřátí, což zvyšuje jeho spolehlivost v náročných podmínkách.

Technické specifikace převodníku D30V30F6

• Vstupní napětí: 6V až 45V
• Výstupní napětí: 6V (s přesností 4%)
• Maximální výstupní proud: 3,3 A
• Trvalý výstupní proud: 2,5 A až 4 A
• Účinnost systému: 80 % až 95 %
• Spínací frekvence: ~700 kHz při vysokém zatížení
• Výkon dobrý výstup
• Ochrana: proti přehřátí, zkratu, nadproudu, funkce měkkého startu, podpěťový zámek, funkce úspory energie
• Dva 0,086“ montážní otvory pro šrouby M2
• Rozměry: 17,8 x 20,3 x 9 mm
• Hmotnost: 3,3 g

Nastavte obsah

• D30V30F6 – step-down měnič – 6V 3,3 A – Pololu 4893
• Goldpin konektory pro kontakty

Prvky obsažené v sadě.
