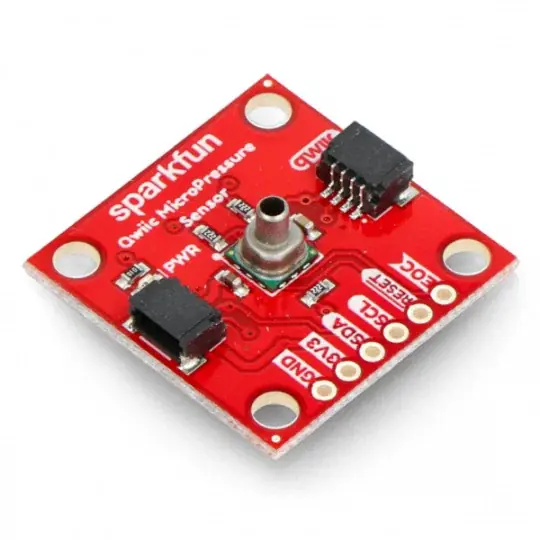

Hit Sezóny SparkFun Qwiic MicroPressure Sensor – MPR tlakový snímač – SparkFun SEN-16476

Popis

SparkFun Qwiic MicroPressure Sensor je miniaturní modul pro měření tlaku vybavený piezorezistivním tlakovým senzorem 25 psi od Honeywell. Umožňuje kalibrovaná měření tlaku v rozsahu od 60 mbar do 2,5 bar . Na výstupu senzoru je 24bitový digitální signál I2C, který lze kompenzovat v určitém teplotním rozsahu pro zlepšení výkonu senzoru, citlivosti na změny, teplotních vlivů a nelinearity pomocí vestavěného integrovaného obvodu.

Popis produktu: SparkFun Qwiic MicroPressure Sensor – MPR tlakový senzor – SparkFun SEN-16476

SparkFun Qwiic MicroPressure Sensor je miniaturní modul pro měření tlaku vybavený piezorezistivním tlakovým senzorem 25 psi od Honeywell. Umožňuje provádět kalibrovaná měření tlaku v rozsahu od 60 mbar do 2,5 bar . Na výstupu senzoru je 24bitový digitální signál I2C, který lze kompenzovat v určitém teplotním rozsahu pro zlepšení výkonu senzoru, citlivosti na změny, teplotních vlivů a nelinearity pomocí vestavěného integrovaného obvodu.

Obsah sady

• SparkFun Qwiic MicroPressure Sensor – MPR snímač tlaku – SparkFun SEN-16476 – 1 kus

SparkFun Qwiic MicroPressure Sensor – Snímač tlaku MPR – SparkFun SEN-16476.

Produkt je kompatibilní s Arduino

Výrobce připravil uživatelskou příručku, která vám pomůže začít s modulem. Šek!

Deska je vybavena dvěma Qwiic konektory a výstupy v podobě pájecích plošek.

Aplikace piezorezistivního tlakového senzoru

Senzory tohoto typu se používají v lékařství při monitorování krevního tlaku nebo při podtlakové terapeutické terapii. Mají také průmyslové aplikace – pneumatické brzdové systémy, plynoměry a vodoměry, ale i typicky spotřebitelské – lze je nalézt v kávovarech, zvlhčovačích vzduchu, pračkách a myčkách nádobí.

Technická specifikace SparkFun Qwiic MicroPressure Sensor

• Modul: monitor krevního tlaku
• Typ měření: měření absolutního tlaku
• Kalibrace: předkalibrováno
• Kalibrovaný rozsah snímání tlaku: 1 psi až 25 psi
• Pracovní tlak: 25 psi (172,37 kPa)
• Maximální tlak: 60 psi (413,69 kPa)
• Přesnost měření: ± 0,25 %
• Rozsah teplotní kompenzace: od 0ºC do 50ºC
• Rozhraní přizpůsobené IoT (Internet of Things)
• Port pro měření tlaku: materiál nerezová ocel
• Průměr konektoru: 0,1 “ (2,5 mm)
• Komunikační rozhraní: I2C sběrnice
• I2C adresa: 0x18
• 2x Qwiic konektory
• Napájecí napětí: 1,8 V až 3,6 V

SparkFun Qwiic MicroPressure Sensor – pohled zezadu.

Co je Qwiic?

Qwiic SparkFun je ekosystém, který zahrnuje širokou škálu senzorů založených na sběrnici I2C, výkonných modulech a vyhrazených kabelech. Hlavním předpokladem tohoto řešení je zlepšení procesu prototypování a spojování komponent. Všechny prvky podporující standard Qwiic používají stejný konektor – 4pinový konektor JST s roztečí 1 mm. Použití takového řešení snižuje množství potřebného prostoru na desce plošných spojů a zabraňuje spojování v rozporu s polaritou.
