Popis

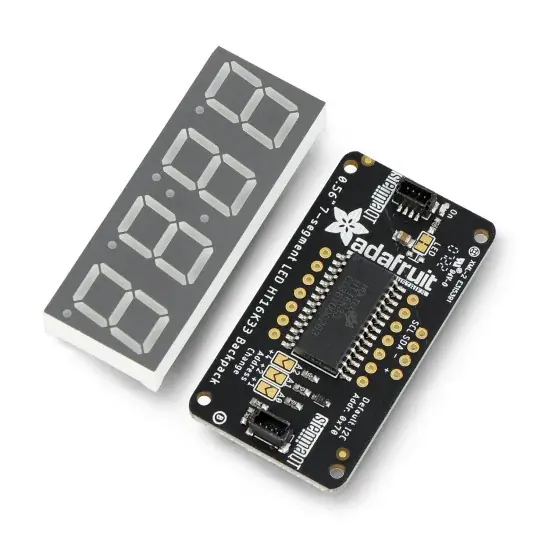

Modul Adafruit Backpack se 7segmentovým displejem sestávajícím ze 4 číslic s tečkami. Celková úhlopříčka displeje je 0,56″ , číslice modulu mají modré podsvícení. Díky vestavěnému systému maticového ovladače není potřeba připojovat velké množství vodičů, celek se ovládá přes I2C rozhraní. Modul je navíc vybavena dvěma rychlospojkovými konektory – Qwiic / STEMMA QT Na desce naleznete také propojky pro volbu I2C adresy, můžete tedy mezi sebou propojit až osm modulů 7segmentového displeje.

Popis produktu: 4místný 7segmentový zobrazovací modul 0,56 “ Batoh – modrý I2C – STEMMA QT / Qwiic – Adafruit 881

Modul Adafruit Backpack se 7segmentovým displejem sestávajícím ze 4 číslic s tečkami. Celková úhlopříčka displeje je 0,56″ , číslice modulu mají modré podsvícení s možností stmívání s rozlišením 1/16 kroku. Díky vestavěnému maticovému ovladači typu MAX7219 není potřeba připojovat velké množství vodičů, celek je ovládán přes I2C rozhraní Modul je navíc vybaven dvěma rychlospojkovými konektory – Qwiic / STEMMA QT Na desce jsou také propojky pro volbu I2C adresy, takže lze připojit až do osmi 7segmentových zobrazovacích modulů.do desky.

Produkt je kompatibilní s Arduino a Raspberry Pi
Výrobce připravil uživatelskou příručku , která představuje schémata zapojení a příklady kódu v Arduinu a CircuitPythonu.

Batohová deska s HT16K33 LED driverem pro segmentový displej.

Piny modulu 7segmentového displeje

Modul komunikuje se základní deskou přes I2C rozhraní, na desce dále naleznete 2 Qwiic / STEMMA QT konektory pro rychlé propojení s moduly se stejným konektorem. Napájecí napětí je 3V nebo 5V.

  • VCC – napájecí napětí 3V / 5V
  • GND – zem systému
  • SDA – datová linka rozhraní I2C
  • SCL – hodinová linka rozhraní I2C

Specifikace modulu segmentového displeje batohu

  • Čip: HT16K33
  • Počet číslic: 4
  • Počet segmentů: 7
  • Barva podsvícení: modrá
  • Rozhraní: I2C
  • Nastavení jasu podsvícení: 1/16 kroků
  • Dva konektory Qwiic / STEMMA QT
  • I2C adresa: od 0x70 do 0x77 – vybírá se pomocí propojek
  • Vyžaduje samopájení
  • Rozměry dlaždice batohu: 50 x 26,7 x 6 mm
  • Hmotnost desky batohu: 5,6 g
  • Rozměry displeje: 19 x 50 x 14 mm
  • Hmotnost displeje: 8,4 g

Obsah sady

  • Dlaždice batohu
  • Displej 7segmentový, 4místný, 0,56″
  • Golpin strip 6-pin, rozteč 2,54 mm

Obsah sady.

Užitečné odkazy

  • Web výrobce: Adafruit 881
  • Uživatelská příručka
  • Zařízení Fritzing
  • Soubory programu EagleCAD

‌

Typ obrazovky segmentová LED
Obrazovka – úhlopříčka 0.56 „
Obrazovka – rozhraní I2C
Obrazovka – dotyk Ne
Rozlišení obrazovky 4 číslice
Niebezpieczne Komponent
Šířka balení 14 cm
Výška balení 25 cm
Hloubka balení 1 cm
Váha balení 0.024 kg
