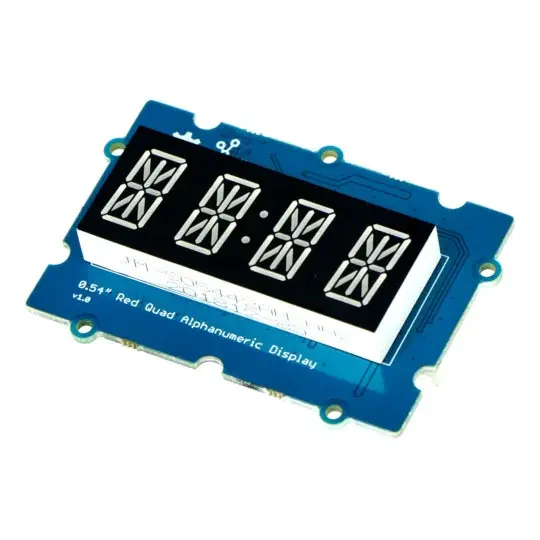

Grove - modul se čtyřnásobným alfanumerickým červeným displejem 0,54 '' Oblíbený

Grove – modul se čtyřnásobným alfanumerickým červeným displejem 0,54 '' Oblíbený

Původní cena byla: 252,00 Kč.Aktuální cena je: 105,84 Kč.

Doprava zdarma při objednávce nad 1 499,00 Kč

  • Vaši objednávku doručíme rychle a nabízíme bezplatnou dopravu.
  • 30denní možnost vrácení a refundace
Zajištění Bezpečné Platby
Unterstuetzte Zahlungsmethoden
SKU: SKXWL003CBV Kategorie: Štítek:

Popis

Grove modul s vysoce jasným 4místným alfanumerickým displejem a červeným podsvícením, každá číslice se skládá ze 14 segmentů. Napájeno napětím od 3,3 V do 5 V. Součástí sady je kabel Grove.

Popis produktu: Grove – modul se čtyřnásobným alfanumerickým červeným displejem 0,54 “

Grove modul s vysoce jasným 4místným alfanumerickým displejem a červeným podsvícením, každá číslice se skládá ze 14 segmentů. Populární 7segmentové displeje mohou zobrazovat pouze čísla od 0 do 9 a omezený počet písmen. Naproti tomu 14segmentový digitální displej nemá toto omezení a může zobrazovat všechny znaky , proto jej nazýváme alfanumerický .

Grove – modul se čtyřnásobným alfanumerickým červeným displejem 0,54 „

Díky integrovanému čipu HT16k33 a konektoru Grove stačí k připojení modulu na sběrnici I2C pouze 4 vodiče. To je významné pohodlí pro lidi, kteří nikdy nepoužívali páječku a umožňuje vám vyhnout se komplikovanému zapojení.

Funkce a aplikace displeje Grove

  • Lze zobrazit všechna písmena a číslice
  • Vyznačuje se velmi vysokým jasem 30 mcd
  • Díky kabelu Grove I2C zabírá pouze dva IO piny
  • Integrovaný ovladač displeje
  • Katodový displej
  • Lze jej použít jako displej hodin

Grove Quadruple alfanumerický displej s červeným podsvícením 0,54 „

Kabel Grove je součástí sady.

Výstupy z modulu Grove

Kolík Popis
1 SCL – hodinová linka sběrnice I2C
2 SDA – datová linka sběrnice I2C
3 VCC – Napájení od 3,3 V do 5 V.
4 GND – zem systému
5 Čip HT16K33

Výrobce připravil uživatelskou příručku a popis procesu instalace modulu

spolu s ukázkovým kódem, to vše je k dispozici na tomto odkazu .

Technická specifikace komponenty Grove se čtyřnásobným displejem

Parametr Rozsah
Napájecí napětí Od 3,3 V do 5 V.
Okolní teplota během provozu -30 ° C až 85 ° C
LED displej JM-S05442ASR-001
Ovladač řadiče LED HT16K33
Barva LED Červené
Jas 30 mcd
Řešení 0,54 palce
LED segmenty 14
Velikost 40 mm x 60 mm
Výstupní rozhraní I2C
Adresa I2C 0x71 (výchozí)

Integrovaný obvod HT16K33

Nabízený alfanumerický LED zobrazovací modul využívá specializovaný integrovaný obvod HT16K33. Jedná se o ovladač displeje LED s funkcí mapování RAM. Řadič umožňuje osvětlení až 128 různých kombinací jednoho znaku displeje. Řadič HT16K33 podporuje komunikaci přes obousměrnou sběrnici I2C, díky které může pracovat s nejoblíbenějšími mikrokontroléry AVR a ARM.

Aplikace segmentových LED displejů

LED segmentové displeje umožňují grafické znázornění informací skládajících se z písmen, čísel a speciálních znaků. Vhodným řízením digitálních signálů můžeme zavést instrukci k zobrazení vhodné kombinace segmentů displeje. Alfanumerický typ LED segmentového displeje lze použít k výrobě laboratorního multimetru, ovládacího panelu CNC stroje a jednoduchých digitálních hodin.

Užitečné odkazy

  • Web výrobce s produktem
  • Viděl Wiki
  • Schéma modulu s alfanumerickým displejem
  • Technická dokumentace modulu LED
  • Technická dokumentace čipu HT16K33
  • Technická dokumentace MPS MP2155
  • Knihovna pro Arduino Grove – 0,54 „
Niebezpieczne Komponent
Šířka balení 8 cm
Výška balení 2 cm
Hloubka balení 12 cm
Váha balení 0.025 kg
