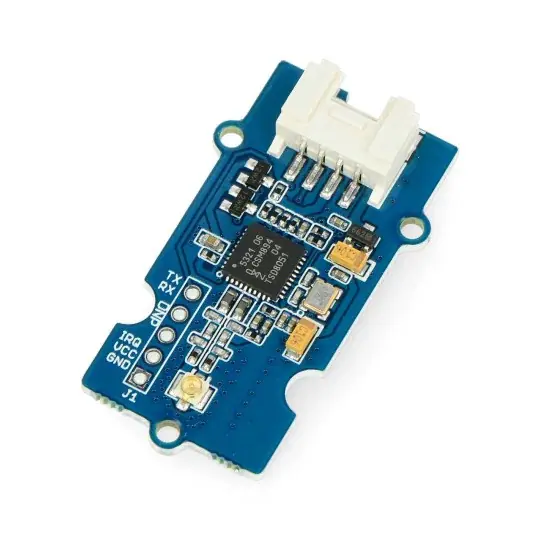

Grove – modul NFC v1.1 s anténou Vrácení Zdarma

Popis

Modul je vybaven transceiverovým systémem PN532 zajišťujícím bezdrátovou komunikaci v pásmu 13,56 MHz. Komunikuje pomocí rozhraní UART (výchozí) a I2C . Sada obsahuje anténu s konektorem u.FL s dosahem 50 mm . Modul pracuje ve standardu I SO14443, typ A a B.

Popis produktu: Grove – modul NFC v1.1 s anténou

Modul je vybaven transceiverovým systémem PN532 zajišťujícím bezdrátovou komunikaci v pásmu 13,56 MHz . Komunikuje pomocí rozhraní UART (výchozí) a I2C . Sada obsahuje anténu s konektorem u.FL s dosahem 50 mm . Modul pracuje v normě ISO14443 , typ A a B. Napájecí napětí je 3,3 V.

Co je NFC?

NFC (Near Field Communications) je komunikační systém mezi zařízeními, která jsou si velmi blízká (až 20 cm). Rozhraní nevyžaduje ověření, jedná se o rozšíření RFID zaměřené především na výměnu dat v mobilních telefonech, např. Za účelem rychlé platby. Modul umí číst tzv RFID tagy , jako jsou karty a přívěsky, pracující na 13,56 MHz. Vestavěná anténa umožňuje komunikaci na vzdálenost až 10 cm, a to i přes nekovové kryty nebo kryty.

Vývody modulu Grove – NFC v1.1 s anténou.

Připojení modulu Grove NFC v1.1 k anténě

Modul je vybaven konektorem Grove, který umožňuje jeho přímé připojení k Arduinu pomocí Grove – Base Shield v2 . Ve výchozím nastavení komunikuje prostřednictvím rozhraní UART. Chcete-li změnit rozhraní na I2C, měli byste přerušit připojení podložek a pájet kontakty, jak je znázorněno na obrázku níže.

Výběr sběrnice se provádí pomocí propojek na zadní straně desky.

Sada obsahuje

• NFC modul
• Anténa
• Grove kabel

Specifikace Grove – modul NFC v1.1 s anténou

• Pracovní napětí: 3,3 V
• Spotřeba energie:
• Klidový režim: 73 mA
• Režim zápisu / čtení: 83 mA
• Podporovaná rozhraní:
• UART (výchozí)
• I2C
• Bezdrátová komunikace v pásmu 13,56 MHz
• Podporuje standardy ISO14443 typu A a B.
• Podpora komunikace P2P – peer to peer
• Rozměry: 25 x 20 mm
• Hmotnost: 5 g
