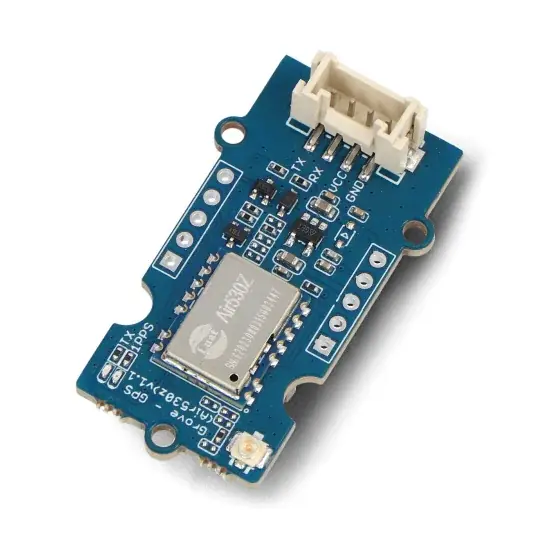

Grove – GPS modul (Air530) s anténou – Seeedstudio 109020022 Oblíbený

Popis

Grove – GPS (Air530) je satelitní navigační a polohovací modul s externí anténou s konektorem U.FL, podporující více lokalizačních systémů jako GPS, Beidou, Galileo a další . Deska je vybavena konektorem Grove a ke komunikaci využívá rozhraní UART . Perfektní pro použití v automobilové navigaci, lokátorech nebo měření vzdálenosti.

‌

Popis produktu: Grove – GPS modul (Air530) s anténou – Seeedstudio 109020022

Modul GPS (Air530) s externí anténou s konektorem U.FL vyrobený společností Seeedstudio je vysoce výkonný, vysoce integrovaný modul satelitní navigace a určování polohy. Podporuje GPS, Beidou, Glonass, Galileo, QZSS a SBAS , díky čemuž je vhodný pro aplikace GNSS, jako je automobilová navigace, chytrá zařízení a lokalizace dronů. Tento modul může přijímat signály z více než 6 satelitů současně a přesnost určování polohy je 2,5 m . Vybaveno zásuvkou pro baterii CR1220 , která zajišťuje napájení systému. Díky konektoru Grove lze modul používat s rozšířením Base Shield V2 a Arduino . Komunikuje přes rozhraní UART a je napájen 3,3 V nebo 5 V.

Produkt je kompatibilní s Arduino a Raspberry Pi

Na webu výrobce je k dispozici podrobná uživatelská příručka , která obsahuje informace o připojení modulu a ukázkový kód programu.

Grove – GPS modul (Air530) s anténou – Seeedstudio 109020022.

GPS modul (Air530) s externí anténou s konektorem U.FL.

Speciální vlastnosti modulu GPS

• Vysoká integrace a vícerežimový satelitní polohovací systém: podporuje více než 6 satelitů současně, což zajišťuje přesné určení polohy.
• Vysoce přesné polohování: chyba polohování je menší než 10 m a polohování je rychlé a přesné i při slabém signálu.
• Integrovaný RF základní design: Přijímá integrovaný RF základní design, který kombinuje DC/DC konvertor, LDO stabilizátor napětí, LNA zesilovač, přední RF modul, základní zpracování signálu, 32bitový RISC procesor, RAM, FLASH paměť, RTC hodiny a funkce správy napájení .
• Nízká spotřeba energie: spotřeba pouze 31 uA.
• Vysoká kompatibilita: kompatibilní s ostatními moduly z hlediska hardwaru a softwaru.

Modulové aplikace

• GPS tracker
• GPS navigace
• Měření vzdálenosti
• Navigace do auta
• Umístění dronu

Technické specifikace produktu

• Napájecí napětí: 3,3V / 5V
• Spotřeba proudu: 60 mA
• Rozhraní: UART
• Čas teplého startu: 4 s
• Čas studeného startu: 30 sec
• Čas umístění:
  • studený start: 27,5s
  • teplý start: < 1 s
  • zachycení: < 1 sec
  • softwarově podporovaný A-GNSS: < 5 s
• Citlivost:
  • studený start: -148 dBm
  • teplý start: -162 dBm
  • zotavení: -164 dBm
  • sledování: -166 dBm
• Přesnost:
  • přesnost horizontálního polohování: 2,5 m
  • přesnost polohování výšky: 3,5 m
  • Přesnost rychlosti: 0,1 m/s
  • časová přesnost: 30 ns
• Režim ultra nízké spotřeby při 3,3V: 31uA
• Provozní teplota: od -35°C do 85°C
• Skladovací teplota: -55°C až 100°C
• Vlhkost: 5% až 95%
• Rozměry: 40 x 20 x 13 mm

Nastavte obsah

• Grove – GPS modul (Air530) s anténou – Seeedstudio 109020022
• Grove kabel

Nastavte obsah.
