Popis

Modul MCP2551 a MCP2515 I2C CAN-BUS, který umožňuje použití Arduina pro komunikaci se sběrnicí CAN-BUS například pro diagnostiku vozidla (systém pracuje s rozhraním automobilu OBD-II). Má šroubové připojení, díky kterému je možné se připojit k portu OBD-II vozidla pomocí dvou vodičů. Modul používá sběrnici I2C s výchozí adresou 0x25.

Popis produktu: Grove – CAN Bus modul – I2C – Seeedstudio 113020111

Modul MCP2551 a MCP2515 I2C CAN-BUS s konektorem Grove , umožňující použití Arduina pro komunikaci se sběrnicí CAN-BUS například pro diagnostiku vozidel (systém pracuje s rozhraním automobilu OBD-II). Má šroubové připojení, díky kterému je možné se připojit k portu OBD-II vozidla pomocí dvou vodičů. Modul používá sběrnici I2C s výchozí adresou 0x25.

Produkt je kompatibilní s Arduino .

Výrobce pro Arduino připravil uživatelskou příručku s knihovnou.

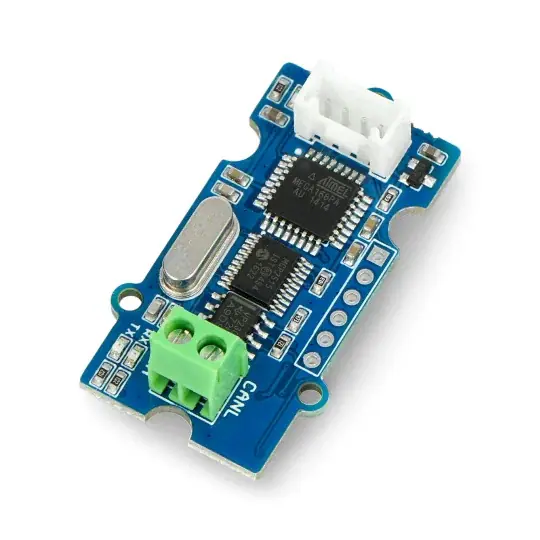

Grove – CAN Bus – modul I2C .

Modul má konektor Grove a šroub .

Systémy MCP2551 a MCP2515 v modulu CAN Bus – I2C

MCP2551 je CAN transceiver, který slouží jako rozhraní mezi řadičem protokolu CAN a fyzickou sběrnicí. MCP2551 poskytuje diferenciální přenos a příjem pro řadič protokolu CAN a je plně kompatibilní se standardem ISO-11898. MCP2515 je druhou generací samostatného řadiče CAN. Je funkčně kompatibilní s MCP2510, ale obsahuje mnoho vylepšení, pokud jde o propustnost a filtraci dat.

Prezentovaný produkt je založen na vysoce výkonném ovladači sběrnice CAN MCP2515 a transceiveru sběrnice CAN MCP2551, zajišťující komunikační rychlost sběrnice CAN až 1 Mb / s . Deska má navíc mikrokontrolér Atmega168PA.

Rozložení prvků na desce

1. Konektor Grove

2. LED indikující napájení a provozní stav modulu

3. RX, TX – LED diody vysílače a přijímače

4. 3,5 mm konektor pro připojení ke sběrnici CAN (CAN_H a CAN_L)

5. Rezistor 120 Ω

Obrázek ukazuje modul ve verzi Serial CAN Bus, a proto existují určité rozdíly ve vzhledu produktu. Popis však lze použít také na sběrnici CAN – I2C nabízenou v našem obchodě.

Rozložení prvků modulu .

Rozměry háje – modul CAN Bus – I2C .

Sběrnice CAN – specifikace modulu I2C

• Pracovní napětí: 3,3V / 5V
• Výchozí adresa I2C: 0x25
• Maximální rychlost I2C: 400 kbps
• Přenosová rychlost sběrnice CAN až 1 Mb / s (výchozí 500 kb / s)
• LED indikátor TX a RX pro sběrnici CAN
• 4pinový konektor Grove
• Vestavěné šroubové připojení
• Rozměry: 20 x 40 mm

Obsah sady

• Grove – CAN Bus – modul I2C
• 4kolíkový kabel
• Šroubovák
