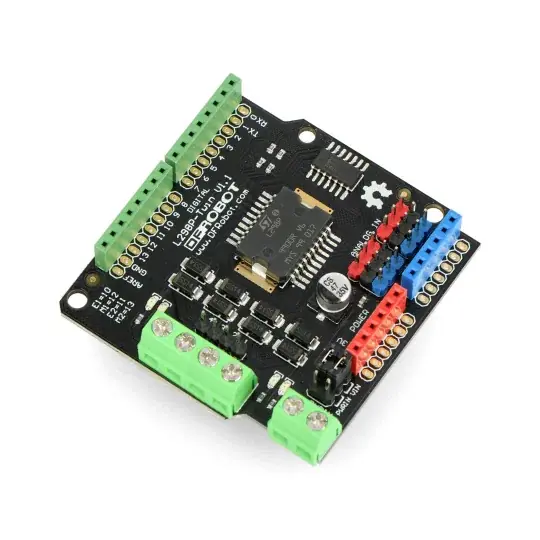

Gravity – Motorový štít 2x2A – Dvoukanálový ovladač motoru 35V / 2A – Štít pro Arduino – DFRobot DRI0017 Sleva

Popis

Štít pro Arduino, výrobce DFRobot, který umožňuje ovládat dva stejnosměrné motory 35 V / 2 A. Je vybaven čipem L298P, který vám umožňuje upravit směr a rychlost připojených motorů. Stínění poskytuje výstupní proud až 2 A pro každý kanál. Používá pouze čtyři piny Arduino, lze jej napájet jak ze základní desky, tak z externího zdroje, ale výrobce důrazně doporučuje použít externí napájecí zdroj.

Popis produktu: Gravity – Motorový štít 2x2A – dvoukanálový ovladač motoru 35 V / 2 A – Štít pro Arduino – DFRobot DRI0017

Překryv na Arduino od DFRobot, který umožňuje ovládat dva stejnosměrné motory 35 V / 2 A. Vybaven systémem L298P , který vám umožňuje upravit směr a rychlost připojených motorů. Stínění poskytuje výstupní proud až 2 A pro každý kanál. Používá pouze čtyři piny Arduino, lze jej napájet jak ze základní desky, tak z externího zdroje , ale výrobce důrazně doporučuje použít externí napájecí zdroj .

Pozornost! Shield není kompatibilní s I / O Expansion Shield V7.1 od DFRobot.

Produkt je kompatibilní s Arduino

Podrobná uživatelská příručka je k dispozici na webových stránkách výrobce, což značně usnadňuje zahájení práce s modulem. Obsahuje mimo jiné instrukci pro připojení a ukázkový programový kód.

Propojení štítu s Arduino. Deska Arduino není součástí sady, lze ji zakoupit samostatně v našem obchodě.

Uspořádání prvků na motorovém štítu 2x2A.

Uspořádání prvků na desce

• Power Selection Jumper – propojka pro výběr výkonu. Motory lze napájet z externího zdroje napájení (PWMIN) nebo VIN, který je standardně nastaven, z řídicí desky Arduino (např. UNO).
• Terminál PWRIN – šroubové připojení pro připojení externího zdroje napájení.
• Motorový terminál -šroubové připojení (M1-, M1 +, M2, -M2 +) pro připojení motorů a kolíků (1, 2, 3, 4) jako alternativní připojení.
• Analogový 3Pin Port – pin pro připojení senzorů nebo akčních členů.
• Indikátor motoru – indikátor chodu motoru signalizovaný LED diodami: červená a zelená.
• Řídicí port – Řídicí port slouží k ovládání rychlosti a směru otáčení motoru.
• Control Table – kontrolní tabulka.

Technické specifikace

• Napájecí napětí motorů: od 4,8 V do 35 V
• napájení z Arduina: od 7 V do 12 V.
• externí zdroj energie: 4,8 V až 35 V
• Maximální výstupní proud: až 2 A pro jeden kanál
• Celkový ztrátový výkon: 25 W (T = 75 ° C)
• Ovládání: H můstek L298P
• Počet podporovaných motorů (kanálů): 2
• Pracovní napětí: 5V
• Zdroj energie: externí zdroj napájení nebo VIN pin od Arduina
• Výstupní port: 2kanálové šroubové svorky nebo zástrčkové konektory
• Řídicí port: 4 digitální signály kompatibilní s TTL (digitální 10-13)
• Regulace rychlosti je možná prostřednictvím signálu PWM
• Rozsah provozních teplot: -25 ° C až 130 ° C
• Rozměry modulu: 56 x 57 mm
• Hmotnost: 35 g

Ukázkové schéma zapojení.
