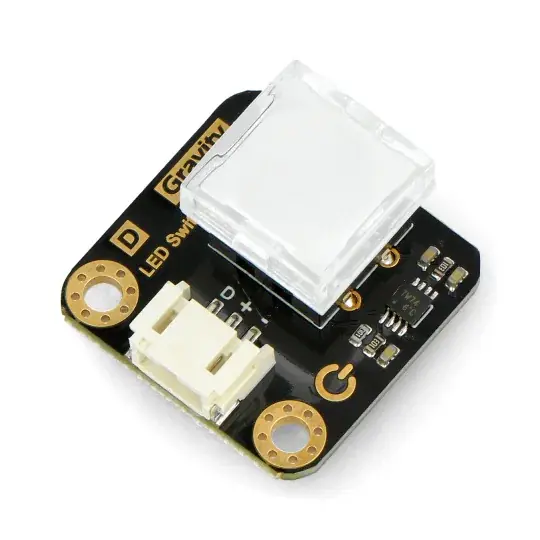

Gravity – LED spínač žlutý – LED podsvícené tlačítko – žlutý – DFRobot DFR0789 -Y Ověřený

Popis

Modul je vybaven tlačítkem vyrobeným společností DFRobot. Další výhodou je podsvícení, za které je zodpovědná vestavěná LED dioda. Po stisknutí se tlačítko rozsvítí žlutě . Gravity – LED Switch Yellow se vyznačuje velkou univerzálností – používá se v kombinaci například s micro: bit od BBC nebo Arduino. Monostabilní typu switch, který je vybaven funkcí vlastního -locking.

Popis produktu: Gravitace – LED spínač žlutý – LED podsvícené tlačítko – žlutý – DFRobot DFR0789 -Y

Modul je vybaven tlačítkem vyrobeným společností DFRobot. Další výhodou je podsvícení, za které je zodpovědná vestavěná LED dioda. Po stisknutí se tlačítko rozsvítí žlutě . Gravity – LED Switch Yellow se vyznačuje velkou univerzálností – používá se v kombinaci například s micro: bit od BBC nebo Arduino. Monostabilní typu switch, který je vybaven funkcí vlastního -locking. To znamená, že když je tlačítko stisknuto, modul vydá vysoký stav a LED se rozsvítí. Po dalším stisknutí tlačítka modul vydá signál LOW a LED zhasne. Přepínače tohoto typu mohou být součástí návrhu osvětlených klávesnic nebo panelů pro přehrávání hudby.

Sada také obsahuje propojovací kabel – určený pro periferní zařízení s digitálním signálem na výstupu.

Příklad propojení Gravity – LED Switch s micro: bit deskou od BBC.

Popis pinů LED spínače od DFRobot

• D – ovládací kolík, port výstupního signálu (nízký / vysoký stav)
• „+“ – VCC, napájecí kolík se pohybuje od 3,3 V do 5 V.
• “ -“ – GND, zemnící kolík systému

Co je to gravitační konektor?

Moduly řady Gravity jsou vybaveny konektorem PH2.0-3P, se kterým vytvoříte extrémně rychlé a pohodlné propojení prvků. Gravitační systém nevyžaduje pájení , a proto je tak oblíbeným systémem začínajících vývojářů. Jeho použití je velmi užitečné v projektech založených na prototypování. Gravitační konektor má 3 řádky: GND – uzemnění systému, VCC – napájecí kolík a D / S – signální vedení.

Technická specifikace Gravity – LED spínač

• Rozsah provozního napětí: 3,3 V až 5 V (doporučeno 3,3 V)
• Typ výstupního signálu: digitální
• Typ tlačítka: monostabilní (samosvorné)
• Konektor: standardní gravitace (PH2.0-3P)
• Podsvícení: LED
• Barva podsvícení: žlutá
• Podporovaná vývojová prostředí: Arduino, Mind +, MakeCode
• Rozměry modulu: 27 x 26,5 mm

Obsah sady

• Gravitace – LED spínač žlutý – LED podsvícené tlačítko – žluté
• Vyhrazené připojení a digitální kabel

V nabídce našeho obchodu najdete i další elektrická tlačítka a vypínače . Zveme vás, abyste se seznámili s dostupným sortimentem.

Modul má dva montážní otvory pro pohodlnou montáž.

‌
