Gravity – IO Shield – rozšíření na FireBeetle M0 a ESP32-E – DFRobot DFR0762 Ověřený

Popis

Rozšíření umožňuje pohodlné propojení mezi senzory DFRobot Gravity a řadou FireBeetle 2.0. Nabízí nejpoužívanější porty , včetně digitálních, analogových, I2C, UART, SPI a dalších. Všechny piny jsou vyvedeny formou samičích hlaviček, není tedy potřeba další pájení. IO Shield má také napájecí port s napětím v rozsahu od 3,3 V do 5,5 V se zástrčkou PH2.0. díky čemuž je ideální pro realizaci mobilních projektů.

Popis produktu: Gravity – IO Shield – rozšíření na FireBeetle M0 a ESP32-E – DFRobot DFR0762

Rozšíření umožňuje pohodlné propojení mezi senzory DFRobot Gravity a řadou FireBeetle 2.0. Nabízí nejpoužívanější porty , včetně digitálních, analogových, I2C , UART , SPI a dalších. Všechny piny jsou vyvedeny formou zásuvkových hlaviček, takže odpadá další pájení . IO Shield má také napájecí port s napětím v rozsahu od 3,3 V do 5,5 V se zástrčkou PH2.0. díky čemuž je ideální pro realizaci mobilních projektů.

Podívejte se také do návodu k použití od výrobce! Najdete tam mimo jiné popis jednotlivých pinů a seznam pinů používaných rozhraním GDI.

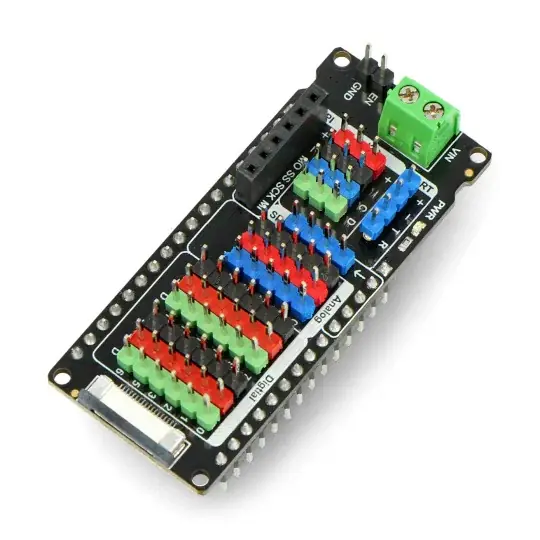

Gravity – IO Shield – rozšíření na FireBeetle M0 a ESP32-E – DFRobot DFR0762.

Intuitivně seskupené a jasně označené svody zvyšují komfort práce s Gravity – IO Shield.

Speciální funkce IO Shield

• Podpora základních desek řady FireBeetle 2.0, včetně M0 a ESP32-E (není kompatibilní se základní řadou FireBeetle)
• Podpora pro sekvenci pinů modulů řady Gravity
• Podpora pro vestavěný modul SD karty
• Podpora grafického rozhraní GDI
• Možnost připojení externího zdroje napájení
• Vybaveno pinem Enable, který umožňuje vypnout napájení desky
• Není nutné pájení
• Plug & Play
• Svody jsou seskupeny podle barev

Technická specifikace Gravity – IO Shield

• 12 digitálních portů
• 5 analogových portů
• 3 I2C porty (paralelní)
• 1 port UART
• 1 SPI port
• GDI zobrazovací rozhraní
• Šroubové připojení pro připojení externího zdroje napájení
• Rozměry dlaždice: 60 x 25,4 mm
• Průměr montážního otvoru: 2 mm

V naší nabídce také naleznete celou řadu výrobků řady Gravity. Zveme vás, abyste se seznámili s dostupným sortimentem!

Nástavec má také šroubové připojení, kterým je možné přivést externí zdroj v rozsahu od 3,3V do 5,5V.
