Popis

Magnetické přídržné relé 10 A / 250 V AC od DFRobot. Oproti jiným relé se vyznačuje tím, že pro sepnutí stavu ZAP/VYP potřebuje dva digitální impulsní signály . Je kompatibilní s většinou populárních mikrokontrolérů, jako je ESP32, Arduino nebo Raspberry Pi.

Popis produktu: Gravitační – západkové magnetické relé 10 A / 250 V AC – pro Arduino a ESP32 – DFRobot DFR0996

Magnetické přídržné relé 10 A / 250 V AC od DFRobot . Oproti jiným relé se vyznačuje tím, že pro sepnutí stavu ZAP/VYP potřebuje dva digitální impulsní signály . Je kompatibilní s většinou populárních mikrokontrolérů, jako je ESP32, Arduino nebo Raspberry Pi.

Výrobce také připravil podrobnou uživatelskou příručku , která výrazně usnadňuje zahájení práce s modulem.

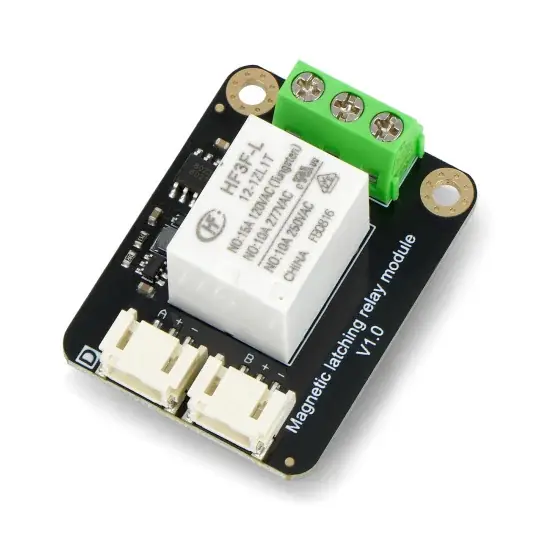

Gravitační – západkové magnetické relé 10 A / 250 V AC – pro Arduino a ESP32 – DFRobot DFR0996.

Magnetické relé od DFRobot verze V1.0.

Speciální vlastnosti modulu

• Nízká spotřeba energie v rozmezí od 2,6 mW do 3,65 mW
• Tichý a bezporuchový provoz
• Šířka spouštěcího impulsu rovna 2 ms
• Podporováno napětí 3,3V a 5V
• Kompatibilní s Arduino / ESP32 / Raspberry Pi / LattePanda

Doporučené použití

• Modernizace domácích spotřebičů
• Ovládání osvětlení
• Chytré elektroměry
• Chytré zásuvky
• Chytré spínače

Popis pinu

• Gravitační konektor A
• A – ovládací kolík, vydávající impuls o šířce větší než 2 ms obrátí stav relé
• „+“ – napájecí kolík, napětí od 3,3 V do 5 V
• „-“ – hmotnost systému
• Gravitační B konektor
• B – ovládací pin, vydávající impuls o šířce větší než 2 ms způsobí reverzaci stavu relé
• „+“ – napájecí kolík, napětí od 3,3 V do 5 V
• „-“ – hmotnost systému
• šroubový spoj
• A – kontakt relé A
• COM – společný reléový kontakt
• B – kontakt relé B

Příklad schématu zapojení pomocí relé DFRobot DFR0996. Ostatní prvky zobrazené na obrázku je nutné zakoupit samostatně.

Deska má dva montážní otvory.

Technická specifikace modulu

• Typ modulu: relé
• Typ relé: magnetické relé, západkové relé
• Napájecí napětí: 3,3 V až 5 V DC
• Šířka spouštěcího impulzu: 2 ms
• Statický proud: 0,73 mA až 0,8 mA
• Provozní proud cívky: 137 mA / 3,3 V, 93 mA / 5 V
• Kontaktní odpor: ≤ 100 mΩ (1 A / 6 V DC)
• Kontaktní materiál: AgSnO2
• Zatížení kontaktů: 10 A / 36 V AC, 15 A / 36 V AC
• Maximální spínací napětí: 36 V AC / 30 V DC
• Maximální spínací proud: 10A
• Maximální spínací výkon: 36VA / 300W
• Jmenovitý výkon cívky: 0,4W
• Provozní doba relé (při jmenovitém napětí): ≤ 8 ms
• Doba resetu relé (při jmenovitém napětí): ≤ 5 ms
• Rozměry modulu: 42 x 32 mm

Obsah sady

• Gravitační – západkové magnetické relé 10 A / 250 V AC – pro Arduino a ESP32 – 1 kus
• Propojovací kabel s Gravity konektorem – 3-pin – 1 kus

Podívejte se také na další relé dostupná v naší nabídce.

Komponenty obsažené v sadě.
