Gravitační modul s 5mm senzorem mezery – ITR9608 – 940nm – DFR1129 Časově Omezené

Popis

Gravitační modul se senzorem ITR9608 je přesné řešení pro detekci objektů, založené na přerušení paprsku infračerveného světla o vlnové délce 940 nm . Je kompatibilní s Arduino, micro:bit a UNIHIKER, pracuje při napětí 3,3 V až 5 V a má optickou mezeru 5 mm . Ideální pro aplikace, jako jsou počítadla, detekce rychlosti a snímače papíru v tiskárnách. Jednoduchá instalace a rychlá doba odezvy zaručují spolehlivé použití.

‌

Popis produktu: Gravitační modul s 5mm senzorem mezery – ITR9608 – 940 nm – DFR1129

Modul DFRobot Gravity založený na senzoru ITR9608 nabízí vysokou citlivost a přesnost při detekci objektů. Princip činnosti je založen na přerušení paprsku infračerveného světla o délce 940 nm , který generuje digitální signál. S 5mm optickou aperturou dokáže detekovat objekty různých velikostí. Modul podporuje napětí od 3,3 V do 5 V a je vybaven Gravity rozhraním, které zajišťuje snadnou integraci s platformami Arduino , micro:bit a UNIHIKER . Díky kompaktnímu designu a rychlé době odezvy je ideální pro automatizaci, robotiku a energeticky úsporná zařízení.

Výrobce připravil podrobnou uživatelskou příručku , která usnadní zahájení práce s modulem – podívejte se!

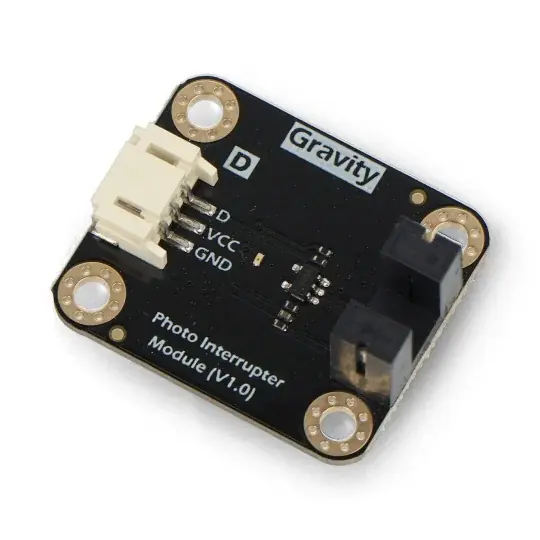

Gravitační modul s 5mm senzorem mezery – ITR9608 – 940 nm – DFR1129.

Modul je založen na senzoru ITR9608.

Hlavní vlastnosti modulu

• Přesný senzor: ITR9608 pro spolehlivou detekci objektů
• Široká optická apertura: 5 mm umožňuje detekci objektů různých rozměrů
• Rychlá doba odezvy: ideální pro aplikace v reálném čase
• Snadné použití: Rozhraní Gravity usnadňuje připojení a konfiguraci
• Široká kompatibilita: Funguje s Arduino, micro:bit a UNIHIKER

Jak propojit modul Gravity s Arduino Uno?

Připojení modulu k Arduino Uno je intuitivní díky standardnímu rozhraní Gravity.

1. Napájení: modul využívá 5V napájení z Arduina (VCC) a zem (GND), což je typické pro většinu digitálních senzorů
2. Výstupní signál: digitální výstup modulu je připojen k P7. Detekce překážky v mezeře senzoru generuje vysoký signál (HIGH), který čte Arduino
3. Modul LED: ukázkový projekt používá modul LED, připojený k P4, který funguje jako indikátor – rozsvítí se, když senzor mezery detekuje překážku

Po sestavení systému je potřeba nahrát příslušný kód do Arduina, aby moduly fungovaly synchronizovaně, např. signalizací detekce překážky pomocí LED diody. Díky své jednoduchosti a standardizovanému rozhraní je tento modul ideální pro začátečníky i pokročilé uživatele.

Schéma zapojení.

Přerušení paprsku infračerveného světla generuje digitální signál.

Modulové aplikace

• Počítadla objektů: pro počítání produktů na výrobních linkách
• Detekce rychlosti: výpočet rychlosti a frekvence otáčení
• Spínače čipových karet: detekce vložení a vyjmutí karty v hotelových systémech
• Senzory papíru v tiskárnách: detekce polohy papíru v tiskárnách a kopírkách

Technické specifikace modulu snímače mezery

• Čip: ITR9608
• Napájecí napětí: 3,3V až 5V
• Typ výstupu: digitální signál
• Světelný zdroj: infračervené, vlnová délka 940 nm
• Šířka štěrbiny: 5 mm
• Rozhraní: 3pinový konektor s roztečí 2 mm (VCC, GND, digitální signál)
• Rozměry: 27 x 32 mm
• Hmotnost: 4 g

Nastavte obsah

• 1x Gravitační – 5 mm slotový senzorový modul – ITR9608 – 940 nm – DFR1129
• 1x Gravitační kabel – 30 cm

Prvky obsažené v sadě.
