Gravitační – elektrochemický kyslíkový senzor (0-100Vol) – I2C – DFRobot SEN0496 Značkový

Popis

Elektrochemický kyslíkový senzor z řady DFRobot Gravity. Kyslíkový senzor plné velikosti využívá originální sondu AO2 CiTiceL a má měřicí rozsah 0 % až 100 % obj . Pro komunikaci využívá rozhraní I2C , lze jej použít pro takové aplikace, jako je generátor kyslíku, výfuky automobilů, detekce poměru vzduch-palivo. Modul je napájen napětím od 3,3 V do 5,5 V, takže můžete pracovat s nejoblíbenějšími deskami, jako jsou Arduino, Raspberry Pi nebo ESP32.

Popis produktu: Gravitační – elektrochemický kyslíkový senzor (0-100Vol) – I2C – DFRobot SEN0496

Elektrochemický kyslíkový senzor z řady DFRobot Gravity . Kyslíkový senzor plné velikosti využívá originální sondu AO2 CiTiceL , její měřicí rozsah je od 0 % do 100 % obj . Pro komunikaci využívá rozhraní I2C , lze jej použít pro takové aplikace, jako je generátor kyslíku, výfuky automobilů, detekce poměru vzduch-palivo. Modul je napájen napětím od 3,3 V do 5,5 V, takže můžete pracovat s nejoblíbenějšími deskami, jako jsou Arduino , Raspberry Pi nebo ESP32 .

Přiložený modul má vestavěný kalibrační algoritmus , který dokáže rychle provést jednobodovou nebo dvoubodovou kalibraci pro přesné měření koncentrace kyslíku v prostředí. Elektrochemická sonda se vyznačuje odolností proti rušení , vysokou stabilitou a citlivostí a dvouletou životností. Snímač je vybaven Gravity konektorem , který umožňuje rychlé a bezproblémové spojení s hlavním ovladačem.

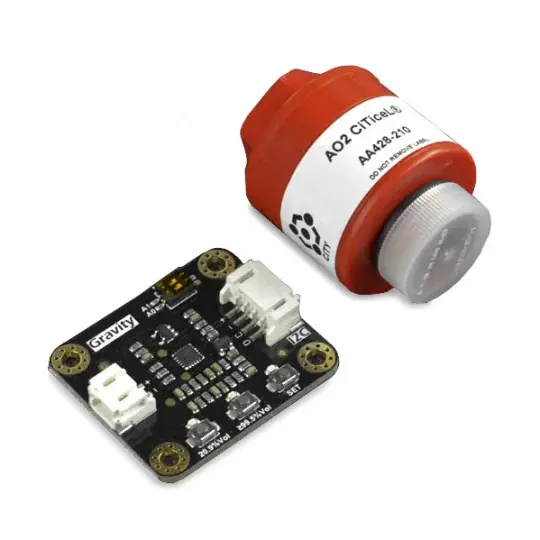

Sonda kyslíkového senzoru AO2. Modul převodníku signálu sondy kyslíku AO2.

Hlavní charakteristiky kyslíkového senzoru

• Typ: elektrochemický
• Silně imunní vůči rušení
• Vysoce stabilní a citlivý
• Vybaven komunikačním rozhraním Gravity I2C
• Kalibrační algoritmus
• Měřicí sonda AO2 CiTiceL
• Je napájen napětím od 3,3 V do 5,5 V
• Detekuje kyslík v rozsahu od 0 % do 100 % obj

Aplikace elektrochemického kyslíkového senzoru

• Generátory kyslíku
• Výfuk auta
• Detekce poměru vzduch-palivo

Vedení lambda sondy

Sada se skládá ze dvou prvků: desky s adaptérem a měřicí sondy AO2 CiTiceL. Pro komunikaci přes Gravity konektor využívá rozhraní I2C.

• + : napájecí napětí od 3,3 V do 5,5 V
• – : hmotnost systému
• C : hodinová linka sběrnice I2C
• D : datová linka sběrnice I2C

Příklad připojení s Arduinem. Obsah sady.

Specifikace elektrochemického kyslíkového senzoru

• Detekována jednotka: koncentrace kyslíku
• Rozsah měření: 0 % až 100 %
• Pracovní napětí: 3,3 V až 5,5 V
• Výstupní signál: I2C
• Rozsah pracovního tlaku: od 0,5 bar do 2 bar
• Rozsah provozních teplot: -20 °C až 50 °C
• Rozsah provozní vlhkosti: 0 % až 99 % RH
• Doba odezvy: méně než 5 sekund
• Životnost: 2 roky
• Velikost montážního otvoru: vnitřní průměr 3,1 mm / vnější průměr 6 mm
• Rozměry: 32 x 27 mm

Obsah sady

• Modul převodníku signálu senzoru kyslíku
• Sonda kyslíkového senzoru AO2
• 4kolíkový gravitační kabel
• Kabel Molex 2510 PG2.0 – 20 cm

‌
