Popis

Tříosý magnetometr DFRobot se systémem Bosh BMM150 založeným na technologii FlipCore . Modul umožňuje měřit magnetické pole ve třech kolmicích v rozsahu ± 1300 uT (osa X a Y) a ± 2500 uT (osa Z) s rozlišením měření 0,3 uT . Modul poskytuje informace o absolutní orientaci při zachování vysoké přesnosti a přesnosti měření.

Popis produktu: Gravitační – 3osý magnetometr – BMM150 – I2C – DFRobot SEN0529

Tříosý magnetometr DFRobot se systémem Bosh BMM150 založeným na technologii FlipCore . Modul umožňuje měřit magnetické pole ve třech kolmicích v rozsahu ± 1300 uT (osa X a Y) a ± 2500 uT (osa Z) s rozlišením měření 0,3 uT . Modul poskytuje informace o absolutní orientaci při zachování vysoké přesnosti a přesnosti měření. Deska má Gravity konektor, který umožňuje rychlé připojení prvků. Snímač využívá ke komunikaci s připojenými zařízeními sběrnici I2C . Má také 2bitový DIP přepínač , který lze použít ke konfiguraci adresy I2C (k dispozici jsou 4 adresy). Modul se systémem BMM150 se používá v oblastech jako je navigace a určování polohy robotů, elektrický kompas, elektrická mapa.

Energeticky úsporný tříosý geomagnetický senzor od DFRobot.

Produkt je kompatibilní s Arduino
Podrobná uživatelská příručka je k dispozici na webu výrobce – podívejte se!

Gravitační – 3osý magnetometr – BMM150 – I2C – DFRobot SEN0529.

Princip činnosti magnetometru

Mezi nejčastější otázky patří: co je magnetometr? K čemu slouží magnetometr? Odpovědi na tyto otázky (nejen) najdete na našem blogu v článku Magnetometr – jak funguje a k čemu slouží?

Aplikační magnetometr

• Zpravodajské drony
• Rekreační drony
• Navigace uvnitř budov a venku na otevřených prostranstvích
• Shromažďování informací o magnetickém kurzu
• Rozšířená realita
• Elektronický kompas s kompenzací sklonu pro otáčení mapy
• Magnetometr v telefonu

Popis pinů a schéma zapojení

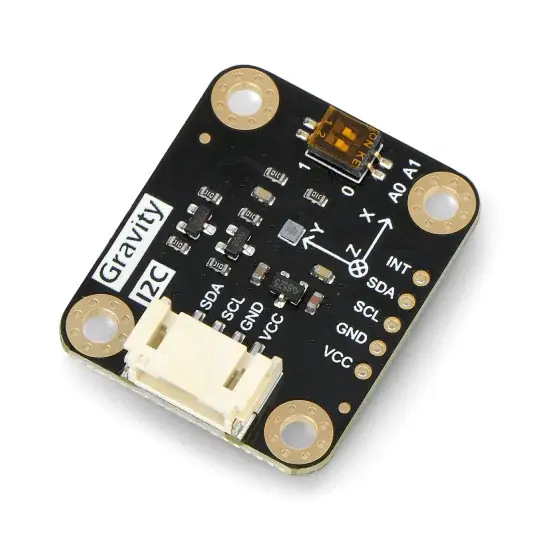

Modul má výstupy v podobě pájecích plošek, na které je třeba připájet goldpinový proužek obsažený v sadě, a Gravity konektor pro připojení bez pájení. Každý kolík byl popsán, což značně usnadňuje připojení.

• VCC – napájecí pin v rozsahu od 3,3 V do 5 V DC
• GND – systémové uzemnění
• SCL – hodinová linka rozhraní I2C
• SDA – datová linka rozhraní I2C
• INT – pin přerušení

V uživatelské příručce také naleznete vzorové kódy programů.

Schéma zapojení senzoru s FireBeetle ESP32-E .

Obsah sady.

Technická specifikace modulu

• Napájecí napětí: 3,3 V až 5 V DC
• Rozsah měření: ± 1300 uT (osa X, Y), ± 2500 uT (osa Z)
• Rozlišení měření: 0,3 uT
• Přesnost: 30uT
• Zero-B offset: ± 40 uT / ± 2 uT (softwarově optimalizované)
• Nelinearita: < 1 % F.S
• Přesnost směru magnetometru: horizontální složka geomagnetického pole 30 uT, ± 2,5°
• Komunikační rozhraní: I2C sběrnice
• Adresa sběrnice I2C: konfigurovatelná od 0x10 do 0x13
• Spotřeba proudu: 1,7 mA při 10 Hz
• Doba spouštění: 3 ms
• Rozměry modulu: 32 x 27 x 7,2 mm

Obsah sady

• Gravitační – 3osý magnetometr – BMM150 – I2C – 1 hledání
• Proužek Goldpin 1×5 – rastr 2,54 mm – 1 kus
• Propojovací kabel s konektorem Gravity – 1 kus
