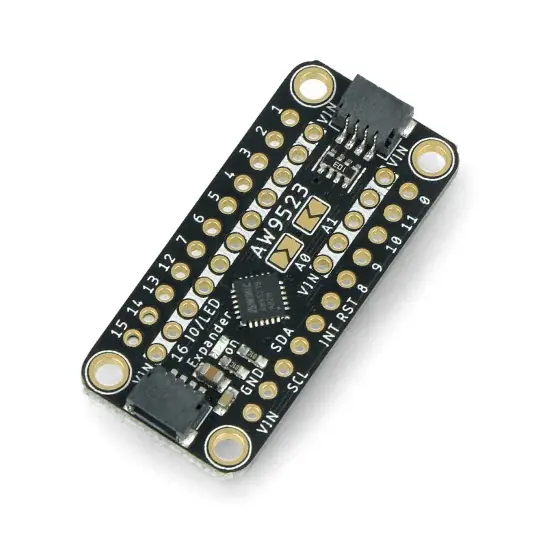

GPIO I2C pin expander a LED driver – AW9523 – STEMMA AT / Qwiic – Adafruit 4886 Ověřený

Popis

Expandér pinů GPIO a ovladač LED. Je vybaven čipem AW9523 a poskytuje až 16 dalších GPIO vstupů / výstupů. Ke komunikaci s připojenými prvky využívá sběrnici I2C. Poskytuje možnost připojení až čtyř expandérů díky dostupnosti čtyř adres I2C. Umožňuje vám ovládat LED v rozsahu 256stupňového lineárního stmívání. Je napájen napětím od 2,5 V do 5,5 V.

Popis produktu: Expandér pinů GPIO I2C a LED ovladač – AW9523 – STEMMA AT / Qwiic – Adafruit 4886

Expandér pinů GPIO a ovladač LED. Je vybaven čipem AW9523 a poskytuje až 16 dalších GPIO vstupů / výstupů . Ke komunikaci s připojenými prvky využívá sběrnici I2C. Poskytuje možnost připojení až čtyř expandérů díky dostupnosti čtyř I2C adres. Umožňuje vám ovládat LED v rozsahu 256stupňového lineárního stmívání. Je napájen napětím v rozsahu od 2,5 V do 5,5 V.

Produkt je kompatibilní s Arduino a Raspberry Pi

Podrobná uživatelská příručka je k dispozici na webu výrobce, který obsahuje schémata připojení s jednotlivými řadiči a knihovnami pro prostředí Arduino IDE a Python .

Schéma připojení modulu k desce Metro – derivát Arduino. Deska není součástí sady, lze ji zakoupit samostatně v našem obchodě.

Popis pinout

Modul má výstupy ve formě pájecích podložek, ke kterým je třeba připojit konektory goldpin obsažené v sadě. Alternativně je prvek také vybaven konektory STEMMA QT / Qwiic , pomocí kterých je možné modul pohodlně připojit k desce řadiče – bez nutnosti dalšího pájení.

• VIN – napájecí kolík
• GND – základ systému
• SCL – logický pin, hodinová linka rozhraní I2C
• SDA – logický pin, datová linka rozhraní I2C
• STEMMA QT / Qwiic – propojení
• GPIO 0 – GPIO 15 – vstupní / výstupní piny
• INT – pin přerušení, varování o změně hodnoty na vstupu
• RST – resetovací kolík
• Propojka A0 a A1 – propojky, které konfigurují adresu komunikačního rozhraní

Technická specifikace modulu

• Čip: AW9523
• Typ modulu: výstupy expandéru a LED ovladače
• Počet vstupů / výstupů: 16
• Lineární stmívání LED: 256 kroků v režimu ovládání
• Konfigurace GPIO: nezávislá, volně konfigurovatelná
• Komunikační rozhraní: I2C (adresa zvolená propojkou AD1 / AD0)
• Adresa rozhraní I2C:
• výchozí: 0x58
• alternativní: 0x59, 0x5A, 0x5B
• SDA, SCL, SHDN a všechny piny GPIO mohou přijímat 1,8V logický vstup
• ESD ochrana: ± 4000 V HBM (standardní metoda MIL-STD-883H, metoda 3015,8）
• Napájení: 2,5 V až 5,5 V
• Závěry:
• pájecí podložky
• Konektory STEMMA QT / Qwiic
• Rozměry: 38 x 17,8 x 4,5 mm
• Hmotnost: 2,5 g

Obsah soupravy

• Expandér AW9523 a modul ovladače LED
• Konektory Goldpin – rastr 2,54 mm

Expandér pinů GPIO I2C a ovladač LED od společnosti Adafruit.
