GNSS L1/L5 Breakout Module – NEO-F10N – SMA – SparkFun GPS-24114 Super Cena

Popis

L1/L5 Breakout GNSS modul – NEO-F10N od SparkFun je přesná a cenově výhodná GNSS deska podporující L1/L5 pásma , která poskytuje zvýšenou přesnost v náročných městských prostředích. Umožňuje současný příjem signálů GPS, Galileo a BeiDou . Vestavěný převodník CH340 USB – UART usnadňuje připojení k počítači a konektor SMA umožňuje připojení antény. Akumulátor udržuje RTC a zkracuje čas do první polohy. Modul podporuje konfiguraci přes u-centrum a UART rozhraní.

Popis produktu: GNSS L1/L5 Breakout Module – NEO-F10N – SMA – SparkFun GPS-24114

SparkFun GNSS L1/L5 Breakout – NEO-F10N je satelitní navigační modul nové generace, který využívá pásma L1 a L5 a poskytuje přesnější určování polohy v hustém městském prostředí. Podporuje současný příjem signálů GPS , Galileo a BeiDou a technologie u-blox F10 snižuje vícecestné rušení pro lepší přesnost. Modul má port UART a převodník CH340 USB – UART, který usnadňuje připojení k počítači. Integrovaná baterie udržuje RTC a zkracuje čas do polohy z 28 s (studený start) na 2 s (horký start). Rozšířené piny usnadňují integraci s mikrokontroléry a konektor SMA umožňuje připojení externí antény. Modul podporuje protokoly NMEA a UBX, konfigurované pomocí u-centra.

Používáte tento typ modulu poprvé? Nezapomeňte si prostudovat uživatelskou příručku výrobce!

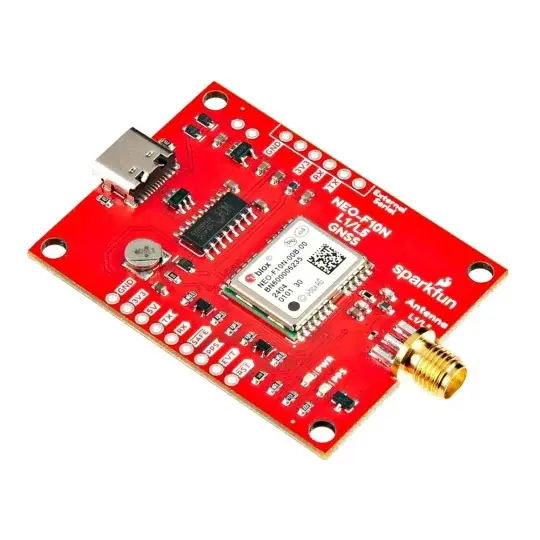

L1/L5 Breakout GNSS modul – NEO-F10N – SMA – SparkFun GPS-24114.

NEO-F10N poskytuje lepší výkon v náročném městském prostředí díky využití pásma L5.

Speciální vlastnosti modulu

• Podpora GNSS : současný příjem GPS, Galileo a BeiDou pro lepší určování polohy
• Pásmo L1/L5 : vyšší přesnost a lepší odolnost proti rušení než tradiční L1/L2
• Rychlejší lokalizace : Baterie RTC zkracuje dobu určování polohy z 28 s na 2 s
• Snadné připojení : CH340 USB – UART umožňuje připojení přes USB bez dalších adaptérů
• Konfigurovatelnost : možnost nastavení provozních parametrů pomocí programu u-center
• SMA konektor : umožňuje připojení antény pro lepší signál
• 3,3V/5V napájecí zdroj : podporuje různé logické napětí pro snadnou integraci s mikrokontrolérovými systémy

Pozor!

Tento produkt vyžaduje ke správné funkci anténu . Prohlédněte si naši nabídku a vyberte si tu správnou GNSS anténu pro váš projekt.

Co je GNSS?

GNSS (Global Navigation Satellite System) je globální satelitní navigační systém včetně GPS (USA), Galileo (Evropa), BeiDou (Čína) a GLONASS (Rusko). Umožňuje určování polohy na Zemi pomocí příjmu signálů ze satelitů . Použití více systémů současně zvyšuje přesnost a odolnost vůči rušení, což je u moderních navigačních systémů zásadní.

Praktické aplikace

Modul NEO-F10N se osvědčí v mnoha aplikacích:

• Drony a robotika – přesné polohování v prostoru
• Geodetické měření – lepší přesnost ve ztížených městských podmínkách
• Navigační systémy – integrace s mikrokontroléry pro stavbu GPS zařízení
• Monitoring vozidel – přesné sledování přepravních tras
• IoT projekty – integrace se systémy sledování polohy v chytrých zařízeních

Vysvětlení, jak funguje systém GPS.

Deska s kompaktními rozměry 50,8 x 38,1 mm.

Technická specifikace modulu

• Vestavěný systém: NEO-F10N
• Podporované systémy: GPS, Galileo, BeiDou
• Frekvenční rozsah: L1 (1575,42 MHz), L5 (1176,45 MHz)
• Přesnost polohování: 1,5m
• Čas do první polohy: 28 sekund (studený start), 2 sekundy (horký start)
• Maximální obnovovací frekvence: 20 Hz
• Maximální výška: 80 km
• Maximální rychlost: 500 m/s
• Napájení: 3,3V/5V (veškerá logika je na 3,3V)
• Spotřeba proudu: 21 mA až 26 mA
• Rozhraní: UART, USB Type-C
• Podporované protokoly: NMEA, UBX
• Anténní konektor: SMA
• Převodník: CH340C
• Regulátor napětí: AP2112K 3,3V/600mA
• Ochrana: ESD diody pro USB datové linky
• Rozměry: 50,8 x 38,1 mm (bez konektoru)
• Hmotnost: 9,75 g
