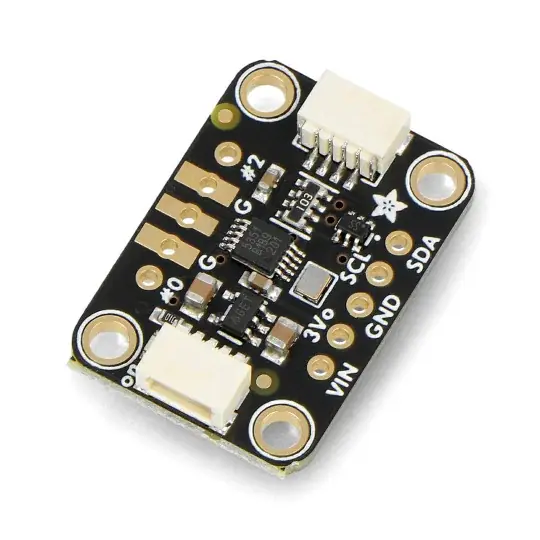

Generátor hodin – generátor signálu – 8kHz-160MHz I2C – Si5351A – STEMMA QT / Qwiic – Adafruit 5640 Autentický

Popis

Generátor hodinového signálu od Adafruit, který byl založen na čipu SI5351A . Je vybaven krystalovým oscilátorem 25 MHz a má vnitřní smyčku PLL , díky které dokáže generovat libovolnou frekvenci v rozsahu od 8 kHz do 160 MHz . Modul využívá pro komunikaci s připojenými zařízeními rozhraní I2C . Má také dva konektory STEMMA QT / Qwiic, které umožňují připojení bez pájení vodičů. Generátor hodin pracuje s napětím 3,3 V a 5 V.

Popis produktu: Generátor hodin – generátor signálu – 8kHz-160MHz I2C – Si5351A – STEMMA QT / Qwiic – Adafruit 5640

Generátor hodinového signálu od Adafruit , který byl založen na čipu SI5351A . Je vybaven krystalovým oscilátorem 25 MHz a má vnitřní smyčku PLL , díky které dokáže generovat libovolnou frekvenci v rozsahu od 8 kHz do 160 MHz . Modul využívá pro komunikaci s připojenými zařízeními rozhraní I2C . Má také dva konektory STEMMA QT / Qwiic, které umožňují připojení bez pájení vodičů. Generátor hodin pracuje s napětím 3,3 V a 5 V.

Produkt kompatibilní s Arduino a Raspberry Pi!

Výrobce připravil podrobnou uživatelskou příručku , která vám pomůže začít s generátorem – podívejte se!

Generátor hodin – 8kHz-160MHz generátor I2C signálu – Si5351A – Adafruit 5640.

Předmětem prodeje je pouze generátor signálu – desku Metro a breadboard nutno dokoupit zvlášť.

Speciální vlastnosti modulu

• Generuje až 3 neceločíselné frekvence v rozsahu od 8 kHz do 160 MHz
• Vysoce lineární VCXO
• Nízká výstupní perioda jitter 100 ps pp
• Konfigurovatelné rozprostřené spektrum volitelné na každém výstupu
• Podporuje statický fázový posun
• Velmi nízká spotřeba energie
• Kompatibilní s PCIE Gen 1
• Podporuje HCSL

Popis pinu

• VIN – napájecí pin od 3V do 5V
• GND – systémové uzemnění
• SCL – hodinová linka sběrnice I2C
• SDA – datová linka sběrnice I2C
• 0, 1, 2 – nezávislé výstupy

Technická specifikace generátoru signálu

• Vestavěný čip: Si5351A
• Napájecí napětí: 3,0 V až 5,0 V
• Komunikační rozhraní: I2C sběrnice
• Frekvenční rozsah: 8 kHz až 160 MHz
• Krystalový oscilátor: 25MHz
• Počet vstupů: tři nezávislé
• Vedení:
• pájecí plošky – konektory goldpin rastr 2,54 mm pro samopájení součástí sady
• Konektory STEMMA QT/Qwiic
• Čtyři montážní otvory o průměru 2 mm
• Rozměry modulu: 25,3 x 17,7 x 4,7 mm
• Hmotnost: 1,7g

Obsah sady

• Generátor hodin – 8kHz-160MHz generátor I2C signálu – Si5351A
• Goldpin pásek 1×16 pin – rastr 2,54 mm

Komponenty obsažené v sadě.
