Flipper Zero Wifi Devboard – WiFi Sleva

Popis

Flipper Zero Wifi Devboard je modul, který rozšiřuje možnosti zařízení Flipper Zero o WiFi komunikaci. Je založen na oblíbeném systému ESP32-S2, s jedním jádrem Xtensa LX7 taktovaným až na 240 MHz, 2 MB RAM a 4 MB Flash. Umožňuje bezdrátově ladit a měnit software Flipper Zero. Vestavěný konektor USB C umožňuje použití modulu jako převodník USB-UART. Výměna dat mezi zařízeními probíhá přes SWD rozhraní a zbývající GPIO piny jsou umístěny na desce spolu s dalšími tlačítky Reset a Boot pro systém ESP32.

‌

Popis produktu: Flipper Zero Wifi Devboard – WiFi

Flipper Zero Wifi Devboard je modul, který rozšiřuje možnosti zařízení Flipper Zero o WiFi komunikaci. Je založen na oblíbeném systému ESP32 -S2, s jedním jádrem Xtensa LX7 taktovaným až na 240 MHz, 2 MB RAM a 4 MB Flash. Umožňuje bezdrátově ladit a měnit software Flipper Zero . Vestavěný konektor USB C umožňuje použití modulu jako převodník USB-UART . Výměna dat mezi zařízeními probíhá přes SWD rozhraní a zbývající GPIO piny jsou umístěny na desce spolu s dalšími tlačítky Reset a Boot pro systém ESP32.

Výrobce poskytuje podrobnou uživatelskou příručku , která vám pomůže začít s modulem pracovat.

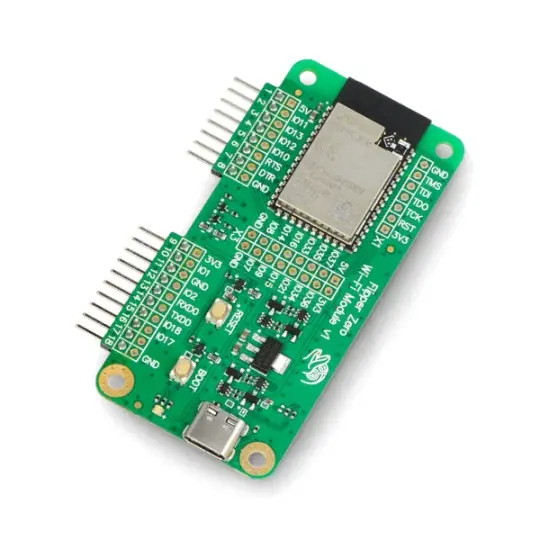

Flipper Zero Wifi Devboard – WiFi

Modul je založen na oblíbeném systému ESP32-S2.

Vlastnosti modulu Flipper Zero Wifi Devboard

Flipper Zero WiFi Devboard umožňuje uživateli aktualizovat software zařízení prostřednictvím WiFi komunikace nebo portu USB C. Navíc lze desku použít k ladění aktuálně spuštěného programu. K tomuto účelu využívá modul ESP32 SWD rozhraní přítomné ve Flipper Zero pro čtení logů a manipulaci s chodem programu (nastavení bodů přerušení, prohlížení obsahu paměti atd.). Funguje jako GDB server (GNU Debugger), umožňující výměnu dat s počítačem přes USB C nebo WiFi síť vytvořenou modulem.

Pokročilejší uživatelé mohou také využít schopností vestavěného čipu ESP32 k provádění analýzy a penetračního testování WiFi sítí. Tato funkce však nebyla implementována výrobcem.

Technické specifikace WiFi Devboard

• Typ: WiFi komunikační modul
• Účel: Flipper Zero
• Vestavěný čip: ESP32-S2
• WiFi standard: 802.11 b/g/n
• Frekvence WiFi: 2,4 GHz
• Takt procesoru: 240 MHz
• RAM: 2 MB
• Flash paměť: 4 MB
• USB konektor: typ C
• GPIO konektory:
• Goldpin konektor, samec: pro připojení Flipper Zero
• JTAG konektor: 7 pin, rozteč 2,54 mm
• Kolíky pro všeobecné použití: 2 x 8 kolíků, rozteč 2,54 mm
• Tlačítka: Reset a Boot
• RGB LED
• Vestavěný 3,3V převodník
• Čtyři montážní otvory

Modul má GPIO konektory zařízení Flipper Zero a systému ESP32.
