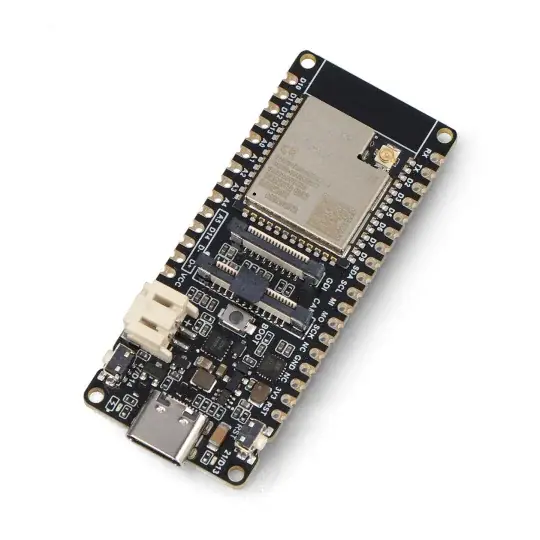

FireBeetle 2 ESP32-S3-U – WiFi, Bluetooth – externí anténa – kamera OV2640 – DFRobot DFR0975-U Sezónní Sleva

Popis

Modul FireBeetle 2 Board ESP32-S3-U (N16R8) je deska založená na oblíbeném mikrokontroléru ESP32 , schopná komunikovat přes WiFi a Bluetooth . Anténa bezdrátového rozhraní je umístěna na externím modulu připojeném k zásuvce SMA.

‌

Popis produktu: FireBeetle 2 ESP32-S3-U – WiFi, Bluetooth – externí anténa – kamera OV2640 – DFRobot DFR0975-U

Modul FireBeetle 2 Board ESP32-S3-U (N16R8) je deska založená na oblíbeném mikrokontroléru ESP32 , schopná komunikovat přes WiFi a Bluetooth . Anténa bezdrátového rozhraní je umístěna na externím modulu připojeném k zásuvce SMA. Takt obou procesorových jader je až 240 MHz a uživatel má k dispozici 8 MB PSRAM a 16 MB Flash paměti. Na desce jsou také GDI konektory pro připojení displeje a CAM, ke kterému je připojena kamera OV2640. Napájení je možné přes konektor USB Type-C, který díky čipu ETA6003 umožňuje i nabíjení lithium-iontových baterií. Díky odděleným systémům napájejícím procesor a kameru lze minimalizovat rušení obrazu.

Produkt kompatibilní s Arduino
Výrobce poskytuje stránku Wiki produktu , která obsahuje podrobnou uživatelskou příručku.

FireBeetle 2 ESP32-S3-U – WiFi, Bluetooth – kamera OV2640 – DFRobot DFR0975-U.

Napájení je možné přes konektor USB Type-C.

Hlavní vlastnosti FireBeetle 2 Board

• Mikrokontrolér ESP32-S3-U – vybavený rychlým procesorem Xtensa a až 16 MB Flash paměti, je ideálním základem pro mnoho projektů.
• Kamera OV2640 – kamera připojená ke konektoru CSI s rozlišením 2 Mpx a úhlem záběru 68°, je skvělým systémem pro začátečníky v oblasti rozpoznávání obrazu.
• Bezdrátová komunikace – vestavěný modul vybavený 2,4 GHz WiFi a Bluetooth 5, s externí anténou, umožňuje snadnou komunikaci s ostatními zařízeními.
• Modul pro nabíjení baterií – ETA6003 – je určen pro použití s Li-Ion bateriemi a umožňuje nabíjení z USB portu maximálním proudem 1 A.
• Mnoho populárních rozhraní – včetně I2C, SPI, UART, PWM, ADC, GPIO – usnadňuje integraci se senzory, akčními členy a dalšími mikrokontroléry.
• Vyhrazený systém napájení – AXP313A – zajišťuje správné napájení procesoru a kamery a zároveň omezuje rušení obrazu.

Specifikace systému ESP32-S3-U

• Procesor: dvoujádrový Xtensa 32-bit LX7
• Pracovní frekvence: 240 MHz
• SRAM: 512 KB
• ROM: 384 kB
• Flash: 16 MB
• PSRAM: 8 MB
• USB: USB 2.0 OTG s plnou rychlostí
• WiFi: 2,4 GHz IEEE 802.11b/g/n
• Bluetooth: Bluetooth 5 (BLE)
• Podpora pro Bluetooth Mesh
• Napájecí napětí: 3V až 3,6V

Deska má dvoujádrový procesor Xtensa 32bit LX7.

Rozložení součástek a pinů modulu FireBeetle 2 ESP32-S3-U.

Uspořádání prvků na desce

• Type-C – USB Type-C konektor
• Nabíjení – LED indikující nabíjení baterie
• 21/D13 – LED dioda dostupná uživateli
• RST – resetovací tlačítko
• BOOT – tlačítko BOOT
• AXP313A – napájecí systém
• BAT – Li-Ion konektor baterie
• ETA6003 – systém nabíjení baterie
• CAM – DVP konektor kamery
• GDI – konektor rozhraní displeje
• ESP32-S3 – Modul mikrokontroléru ESP32-S3-U

Nastavte obsah

• 1 x modul FireBeetle 2 ESP32-S3-U – WiFi, Bluetooth – externí anténa – kamera OV2640 – DFRobot DFR0975-U
• 1x kamera OV2640
• 1x externí WiFi a Bluetooth anténa
• 1 x 18pinový konektor samec, rozteč 2,54 mm
• 1 x 18pinový samičí konektor, rozteč 2,54 mm
• 1 x 14pinový konektor samec, rozteč 2,54 mm
• 1 x 14pinový samičí konektor, rozteč 2,54 mm

FireBeetle 2 technické specifikace

• Vestavěný čip: ESP32-S3-U
• Procesor: dvoujádrový Xtensa 32-bit LX7 240 MHz
• Flash: 16 MB
• PSRAM: 8 MB
• WiFi: 2,4 GHz IEEE 802.11b/g/n
• Bluetooth: Bluetooth 5 (BLE)
• Externí anténa pro bezdrátovou komunikaci
• Fotoaparát:
• Rozhraní: DVP
• Model: OV2640, 2 Mpx
• Rozlišení: 1600×1200
• Pozorovací úhel: 68°
• Vyhrazený napájecí systém
• Konektor displeje: GDI
• Dostupná rozhraní: 26 x GPIO, 8 x PWM, 2 x SPI, 3 x UART, 2 x I2C, 2 x I2S, 5 x IR přijímač/vysílač, 2 x ADC
• USB konektor: typ C
• Podporovaný typ baterie: lithium-iontová
• Maximální nabíjecí proud: 1A
• Napájecí napětí: 5V
• Provozní teplota: -20°C až 70°C
• Rozměry: 25,4 x 60 mm

Prvky obsažené v sadě.
