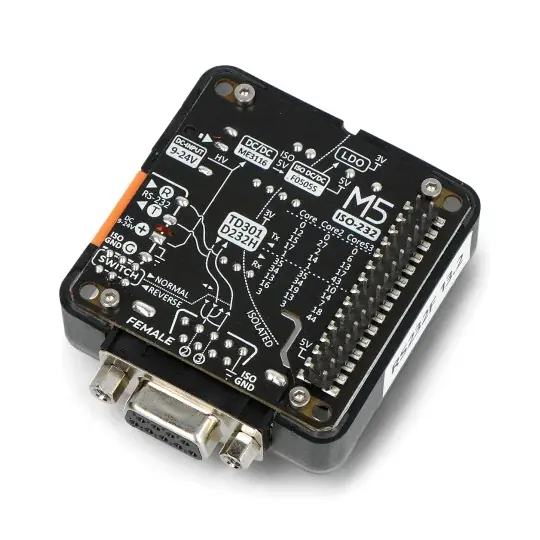

Finální Výprodej Modul RS232 13.2 – Komunikační modul RS232 – Zásuvka DB9 – M5Stack 130

Popis

RS232 Module 13.2 od M5Stack je rozšířením řady M5Stack vývojových modulů, které vám umožní přidat do vašeho projektu sériovou komunikaci RS232. K tomuto účelu využívá systém sériového portu TD301D232H , který v kombinaci s rozhraním DB9 samice umožňuje převod mezi signály logické úrovně RS232 a TTL/CMOS. Modul se používá v průmyslové automatizaci, přístrojové technice, lékařském vybavení a komunikačních zařízeních .

Popis produktu: RS232 Modul 13.2 – RS232 komunikační modul – DB9 zásuvka – M5Stack 130

RS232 Module 13.2 od M5Stack je rozšířením řady M5Stack vývojových modulů , které vám umožní přidat do vašeho projektu sériovou komunikaci RS232. K tomuto účelu využívá systém sériového portu TD301D232H , který v kombinaci s rozhraním DB9 samice umožňuje převod mezi signály logické úrovně RS232 a TTL/CMOS. Kromě toho má deska vestavěný napájecí systém F0505S-2WR3 DC-DC, který zajišťuje elektrickou izolaci a redukci šumu, stejně jako pro přepínání a kódování signálů. Toto všestranné zařízení lze použít pro přepínání nebo předávání signálů na lince DB9. Modul je vybaven DC zásuvkou se standardním konektorem 5,5 / 2,1 mm a příslušným DC-DC obvodem pro napájení celého zařízení. Používá se v průmyslové automatizaci, přístrojové technice, lékařském vybavení a komunikačních zařízeních.

V naší nabídce jsou i další moduly z řady M5Stack Core – podívejte se! RS232 Module 13.2 – Komunikační modul RS232 – DB9 zásuvka – M5Stack 130. Modul F0505S-2WR3 nejen zajišťuje napájení modulu, ale také izoluje a snižuje hluk.

Speciální funkce

• Elektrická izolace – modul má vestavěný systém elektrické izolace, který pomáhá chránit před elektromagnetickým rušením a poskytuje galvanické oddělení mezi signály RS232 a TTL/CMOS
• Převod signálu – je schopen převádět signály RS232 na logickou úroveň TTL/CMOS a naopak
• Rozhraní DB9 – má konektor samice DB9, což usnadňuje připojení více periferií
• Obvod DC-DC – DC-DC F0505S-2WR3 nejen dodává napájení modulu, ale také izoluje a snižuje hluk

aplikace

• Průmyslová automatizace
• Instrumentace
• Lékařské přístroje
• Komunikační zařízení

Výrobce přiložil i uživatelskou příručku.

Technické specifikace

• Výrobce: M5Stack
• Model: M130
• Rozhraní:
• Port RS232: rozhraní DB9 samice
• Port TTL/CMOS: Konektor nebo kolíky na logické úrovni TTL/CMOS
• Komunikace: TD301D232H spolu s rozhraním DB9 female
• Komunikační rychlost: až 115200 bps
• Elektrické oddělení: galvanické oddělení mezi signály RS232 a TTL/CMOS
• Napájení: DC-DC, model F0505S-2WR3
• Napájecí napětí: 9V až 24V
• Provozní teplota: od 0C° do 40C°
• Rozměry: 54 x 54 x 13,2 mm
• Hmotnost: 28 g

Modul 13.2 od M5Stack rozšiřující sériovou komunikaci RS232 s izolací.
