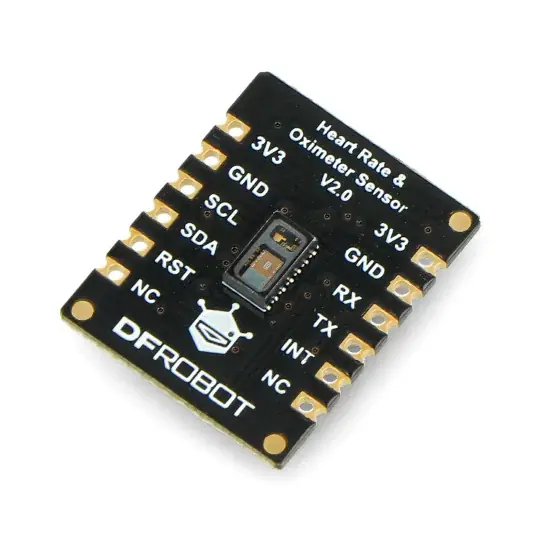

Fermion v2.0 – pulzní oxymetr a snímač srdečního tepu – MAX30102 – I2C – DFRobot SEN0344 Sleva

Popis

Senzorový modul s vestavěným systémem MAX30102 od DFRobot. Jedná se o integrovaný modul pulzního oxymetrického biosenzoru, který umožňuje měřit srdeční frekvenci a sledovat stupeň saturace, tedy SpO2 . Modul je založen na PPG (Photo Plethysmo Graphy). Jeho kompaktní velikost znamená, že jej lze umístit na prst (jako prstový pulzní oxymetr) nebo nosit na zápěstí pro získávání dat.

Popis produktu: Fermion – pulzní oxymetr a snímač tepové frekvence – MAX30102 – I2C – DFRobot SEN0344

Senzorový modul s vestavěným systémem MAX30102 od DFRobot. Jedná se o integrovaný modul pulzní oxymetrie biosenzoru, který umožňuje měřit srdeční frekvenci a sledovat stupeň saturace, tedy SpO2 . Modul je založen na PPG (Photo Plethysmo Graphy). Jeho kompaktní velikost znamená, že jej lze umístit na prst (jako prstový pulzní oxymetr ) nebo nosit na zápěstí pro získávání dat.

Produkt je kompatibilní s Arduino
Výrobce připravil podrobnou uživatelskou příručku, která obsahuje pokyny pro připojení a ukázkové kódy programu. Existuje také schéma, které vysvětluje, jak číst výsledky pulzního oxymetru.

Fermion v2.0: pulzní oxymetr a snímač tepové frekvence – MAX30102 – I2C – DFRobot.

Schéma zapojení snímače. Deska není součástí sady.

Popis vodičů snímače a schéma zapojení

Vývody snímače jsou pájecí plošky, na které by měly být připájeny konektory goldpin obsažené v sadě – rastr 2,54 mm. Modul je kompatibilní s Arduino a odvozenými deskami (prodávají se samostatně). Je nutné propojit piny s řídicí deskou podle následujících závislostí:

• 3V3 – napájení
• GND – zem systému
• SCL – hodinová linka komunikačního rozhraní I2C
• SDA – datová linka komunikačního rozhraní I2C
• RST – Resetovací kolík
• NC – prázdný kolík
• 3V3 – napájení
• GND – zem systému
• RX – linka sériového portu
• TX – pin odeslaný přes sériový port
• INT – pin přerušení (puls při aktualizaci údajů o srdeční frekvenci a kyslíku v krvi)
• NC – prázdný kolík

Poznámky během používání

• Při měření se doporučuje namontovat senzor na prst (jako pulsní oxymetr prstu), čímž se zabrání vlivu kolísání tlaku na výstup dat.
• Připevněte senzor k prstu pomocí elastického pásku
• Výrobek není profesionální zdravotnický prostředek – neměl by být používán jako pomocný doplněk při lékařské diagnostice a léčbě nemocí

Technická specifikace pulzního oxymetru od DFRobot

• Modul: pulzní oxymetr a snímač tepové frekvence
• Verze 2.0
• Vestavěný čip: MAX30102
• Kompatibilní s většinou ovladačů
• Interně integrovaný 18bitový ADC
• Vysoké SNR
• Vysoká vzorkovací frekvence
• Nízký proud v pohotovostním režimu
• Napájecí napětí: 3,3V
• Pracovní proud: <50 mA
• ČERVENÉ / IR LED diody dodávají proud: od 0 mA do 50 mA
• Komunikační rozhraní: I2C sběrnice
• Adresa rozhraní: 0x57
• Pracovní teplota: -40 °C až 85 °C
• Rozměry modulu: 18 x 14 mm

Snímač má vestavěný čip MAX30102.

Sada také obsahuje vyhrazené konektory goldpin – určené pro samopájení.

Doporučené použití

• Měření tepové frekvence
• Detekce saturace SpO2

Obsah sady

• Fermion v2.0: pulzní oxymetr a snímač srdeční frekvence
• 2x konektor goldpin 1×6 – 2,54 mm
